HELM -49 1/2
Führungsrolle mit Winkel für Holzflügel
- mittig platzierte Rolle
- zum Unterschrauben oder Einlassen
- verwendbar mit HELM -40 U-Profil, das in den Boden eingelassen ist
Material
Stahl
Rolle:
Kunststoff oder Messing

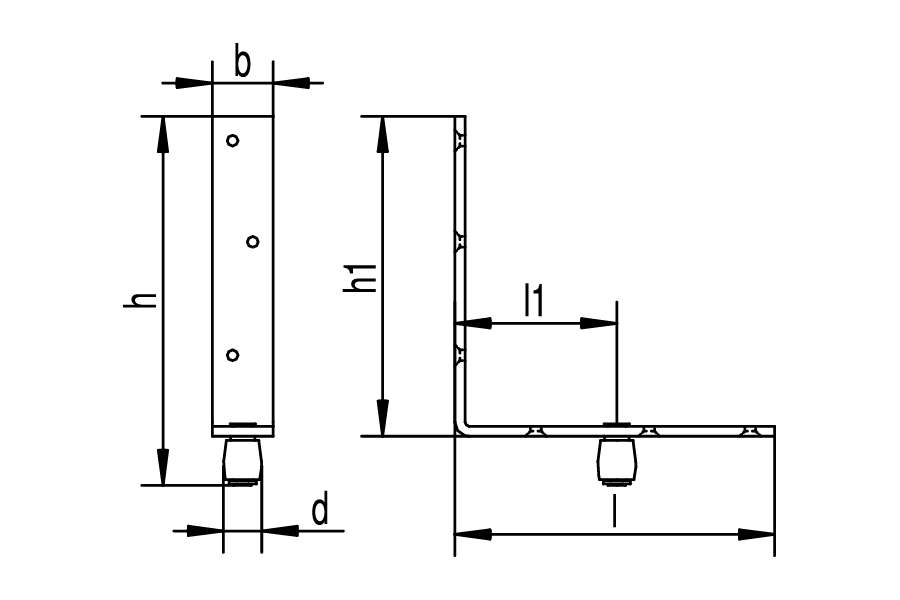

Maße (in mm)
| Artikel Art.-Nr. | HELM 249 1/2 HELM 0249.. | HELM 349 1/2 HELM 0349.. | HELM 449 1/2 HELM 0449.. | HELM 549 1/2 HELM 0549.. |
| U-Profil | HELM 240 | HELM 340 | HELM 340 HELM 440 | HELM 440 |
| b | 20 | 30 | 35 | 40 |
| d | Ø 12 | Ø 19 | Ø 19* Ø 32** | Ø 32 |
| h | 138 | 182 | 235* 246** | 296 |
| h1 | 124 | 158 | 210 | 260 |
| l | 124 | 158 | 200 | 255 |
| l1 | 70 | 80 | 120 | 155 |
*für HELM 340 U-Profil
**für HELM 440 U-Profil
