HELM -50

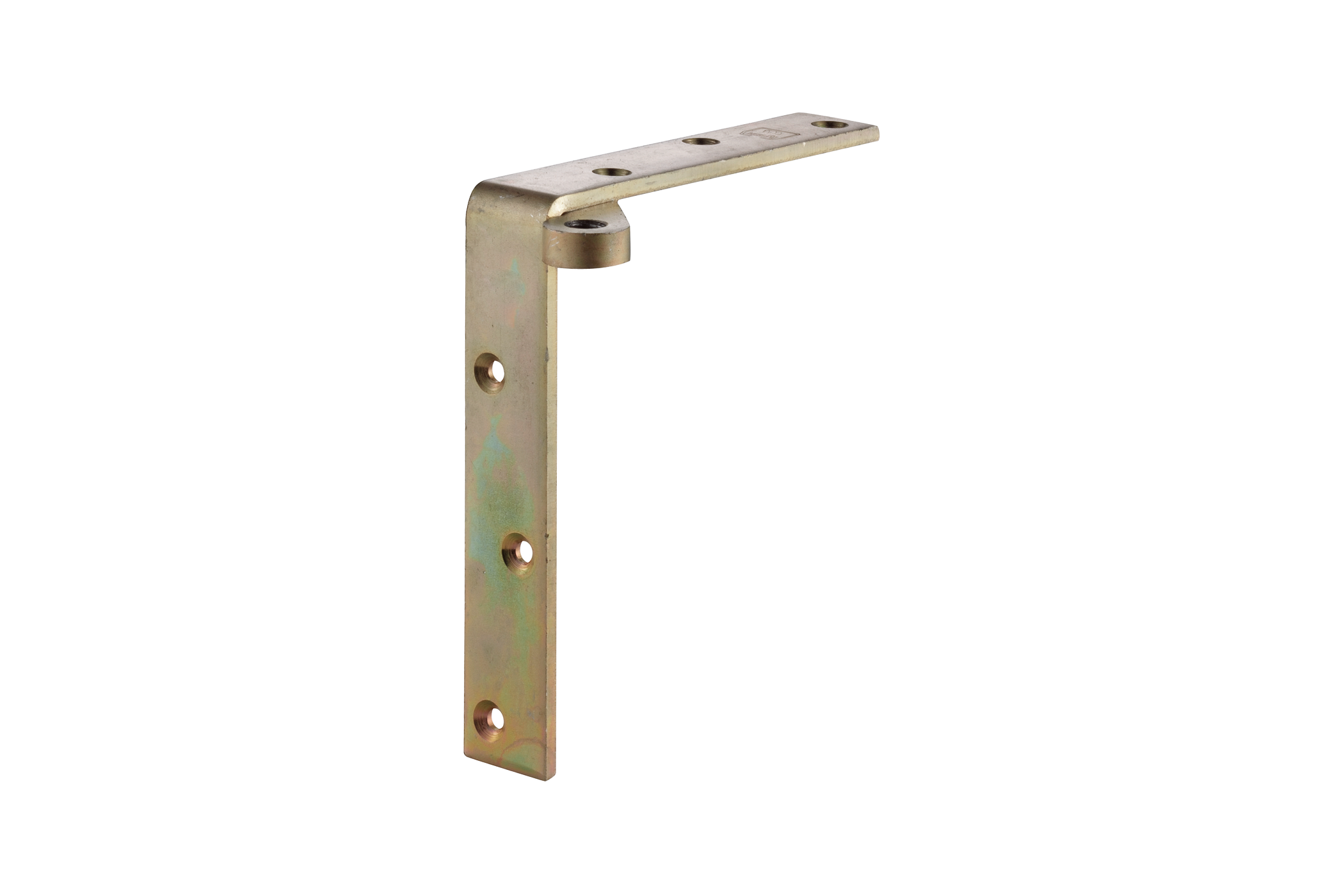

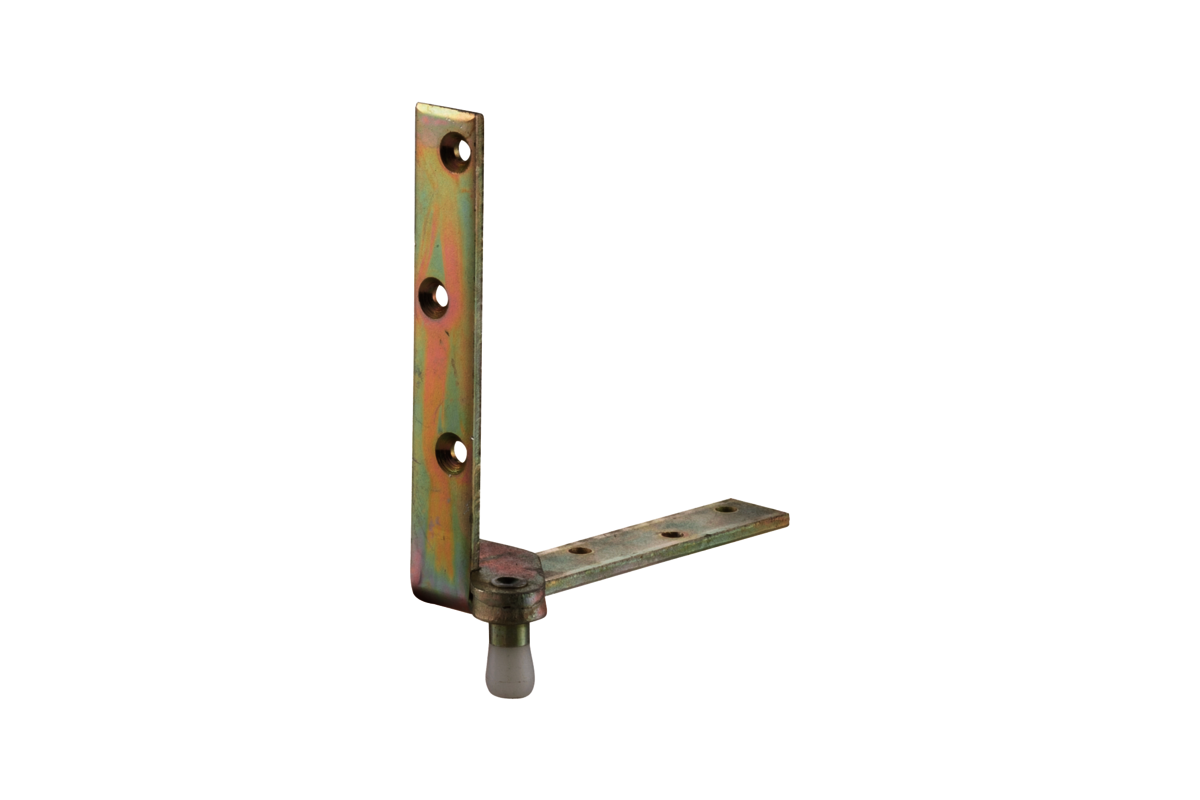

Führungsrolle mit Winkel für Holzflügel
- seitlich rechts oder links platzierte Rolle
- zum Unterschrauben oder Einlassen
- verwendbar mit HELM -40 U-Profil, das in den Boden eingelassen ist
Material
Stahl
Rolle:
Kunststoff oder Messing

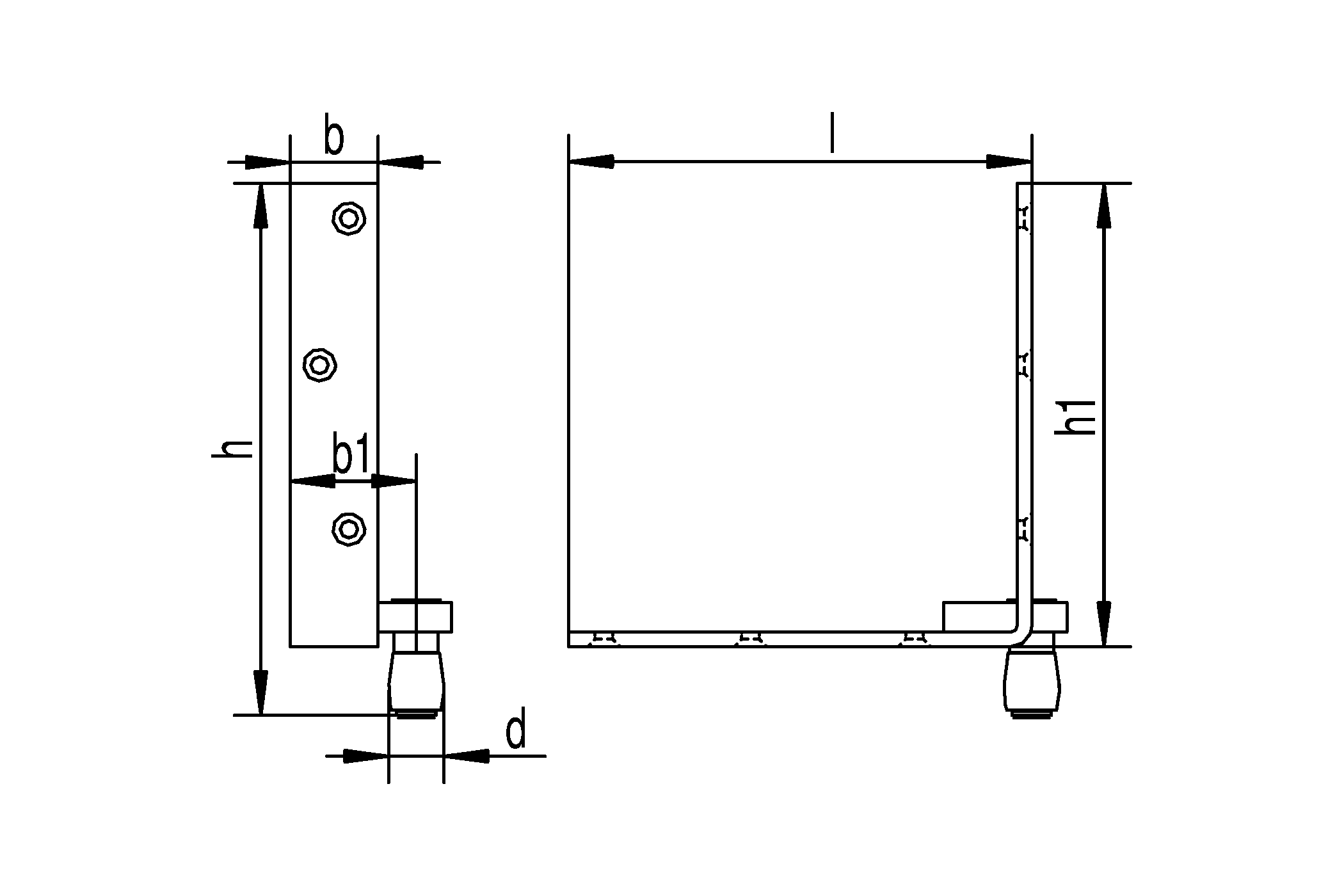

Maße (in mm)
| Artikel Art.-Nr. | HELM 250 HELM 0250.. | HELM 350 HELM 0350.. | HELM 450 HELM 0450.. | HELM 550 HELM 0550.. |
| U-Profil | HELM 240 | HELM 340 | HELM 340 HELM 440 | HELM 440 HELM 540 |
| b | 20 | 30 | 35 | 40 |
| b1 | 32 | 43 | 41 | 75 |
| d | Ø 12 | Ø 19 | Ø 19* Ø 32** | Ø 32** Ø 49,5*** |
| h | 138 | 181,5 | 233,5* 242** | 289* 298,5*** |
| h1 | 124 | 158 | 210 | 260 |
| l | 124 | 158 | 200 | 255 |
*für HELM 340 U-Profil
**für HELM 440 U-Profil
***für HELM 540 U-Profil
