HELM -49 F

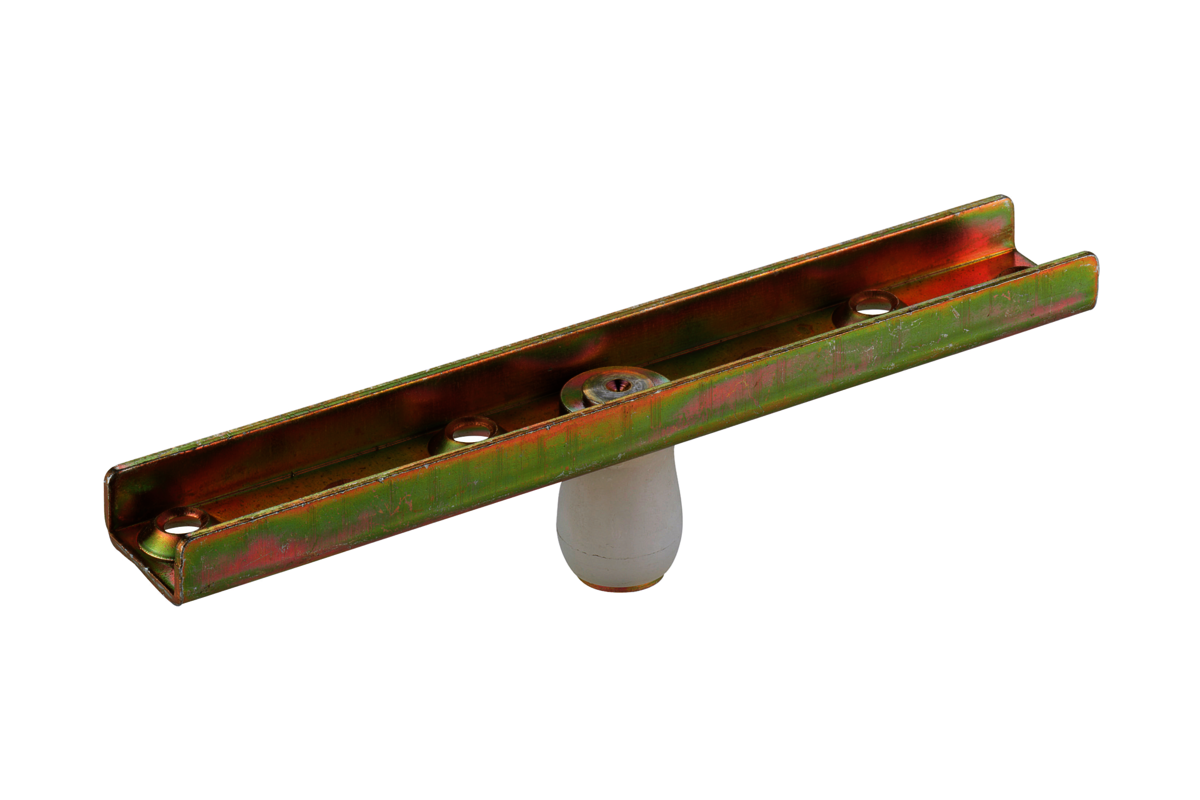

Führungsrolle mit Flansch für Holzflügel
- mittig platzierte Rolle
- zum Unterschrauben oder Einlassen
- verwendbar mit HELM -40 U-Profil, das in den Boden eingelassen ist
Material
Stahl
Rolle:
Kunststoff oder Messing

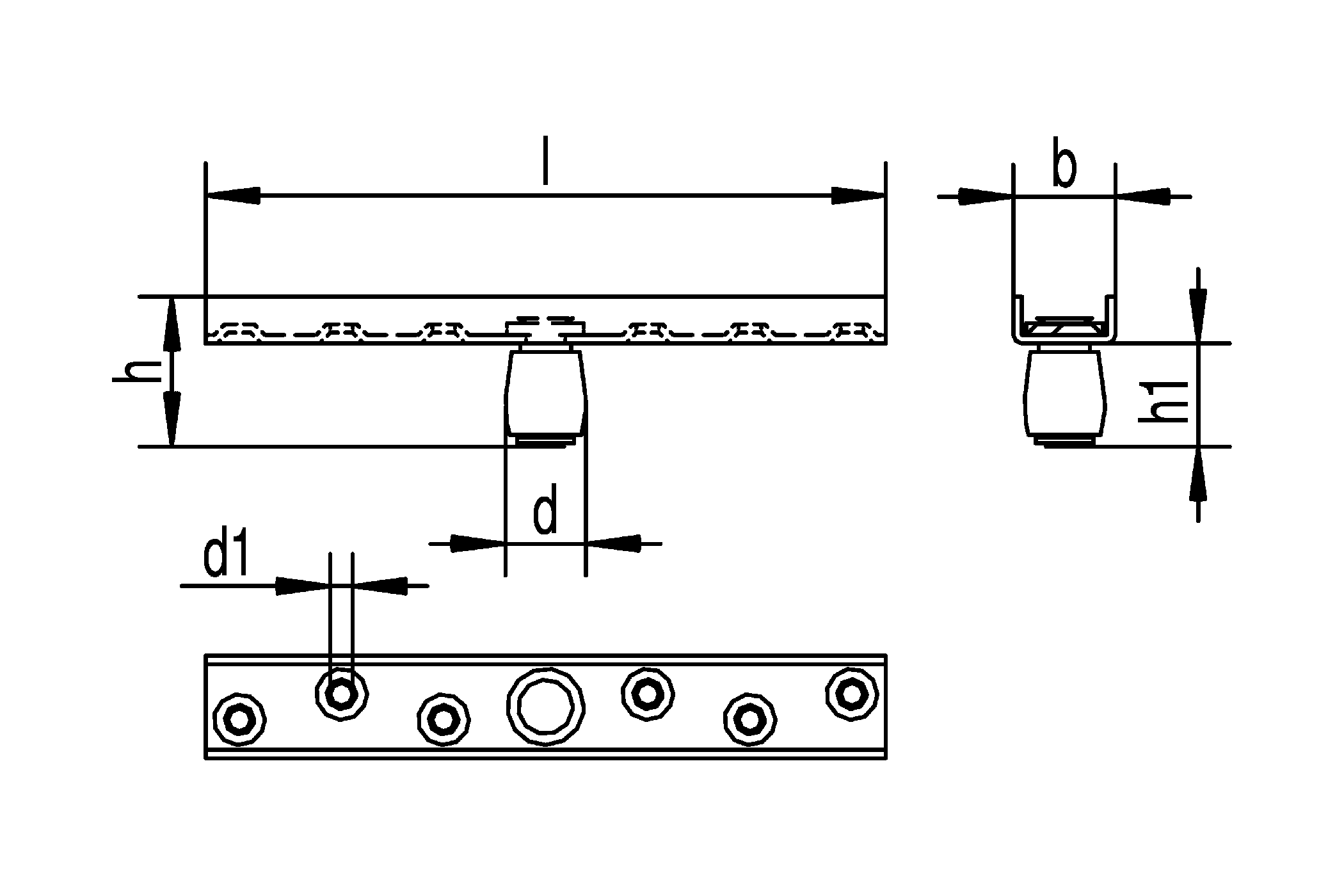

Maße (in mm)
| Artikel Art.-Nr. | HELM 349 F HELM 0349.. | HELM 449 F HELM 0449.. | HELM 549 F HELM 0549.. | HELM 649 F HELM 0649.. |
| U-Profil | HELM 340 | HELM 340 HELM 440 | HELM 440 HELM 540 | HELM 540 |
| b | 24 | 30 | 38 | 50 |
| d | Ø 19 | Ø 19* Ø 32** | Ø 32** Ø 49,5*** | Ø 49,5 |
| d1 | Ø 5,3 | Ø 6,8 | Ø 7,5 | Ø 11 |
| h | 36 | 40* 50** | 56,5** 66*** | 77 |
| h1 | 25 | 25* 35** | 36,5** 46*** | 52 |
| l | 160 | 210 | 264 | 350 |
*für HELM 340 U-Profil
**für HELM 440 U-Profil
***für HELM 540 U-Profil
