HELM -49

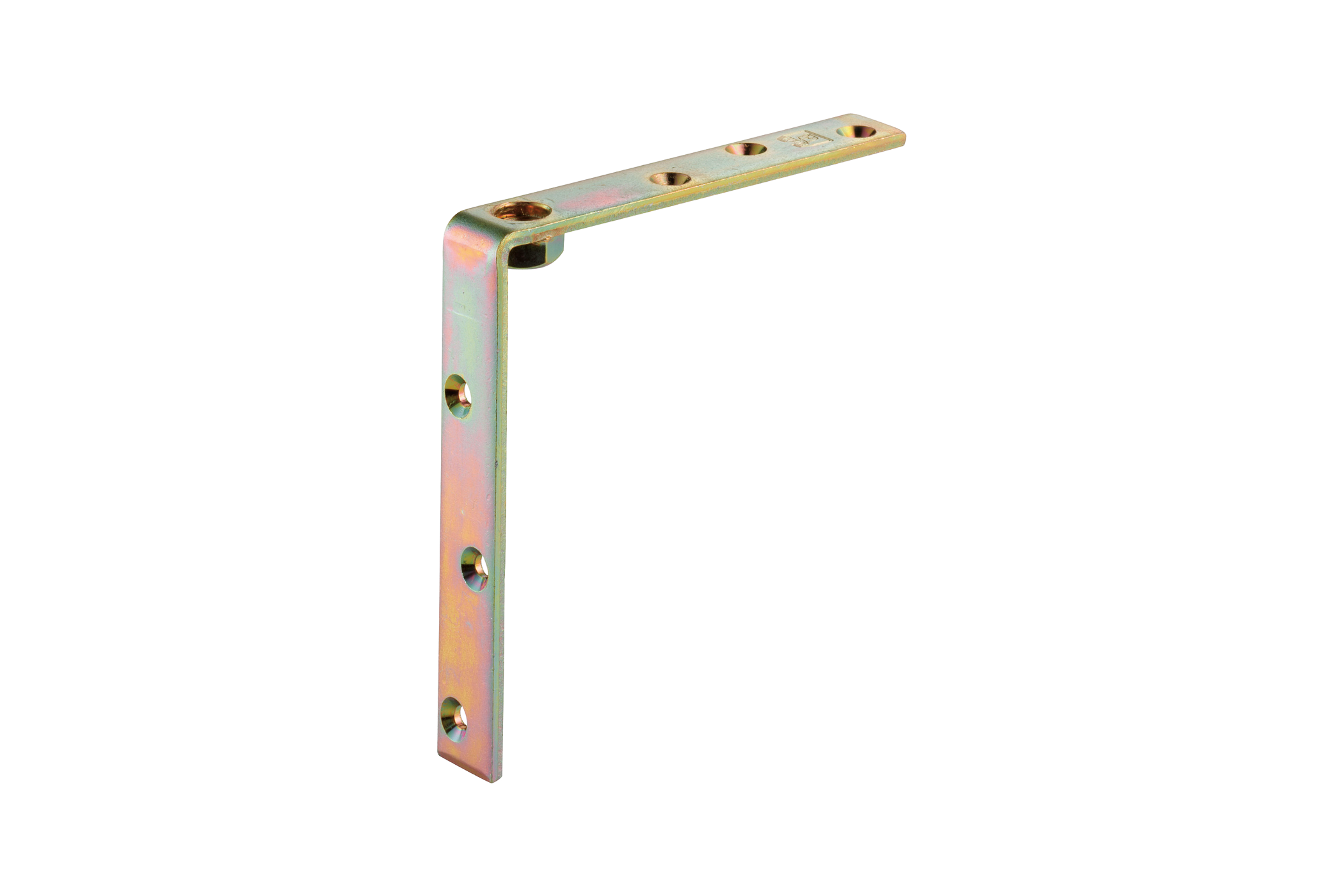

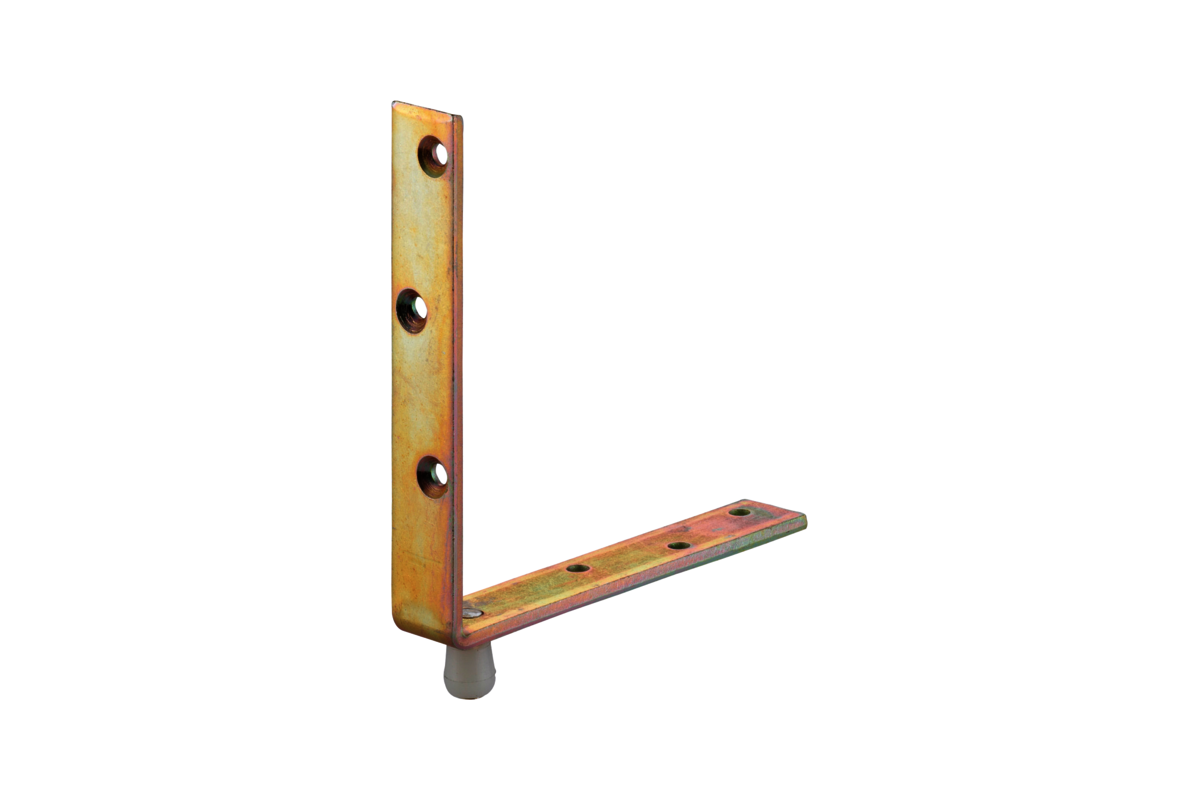

Führungsrolle mit Winkel für Holzflügel
- seitlich platzierte Rolle
- zum Unterschrauben oder Einlassen
- verwendbar mit HELM -40 U-Profil, das in den Boden eingelassen ist
Material
Stahl
Rolle:
Kunststoff oder Messing

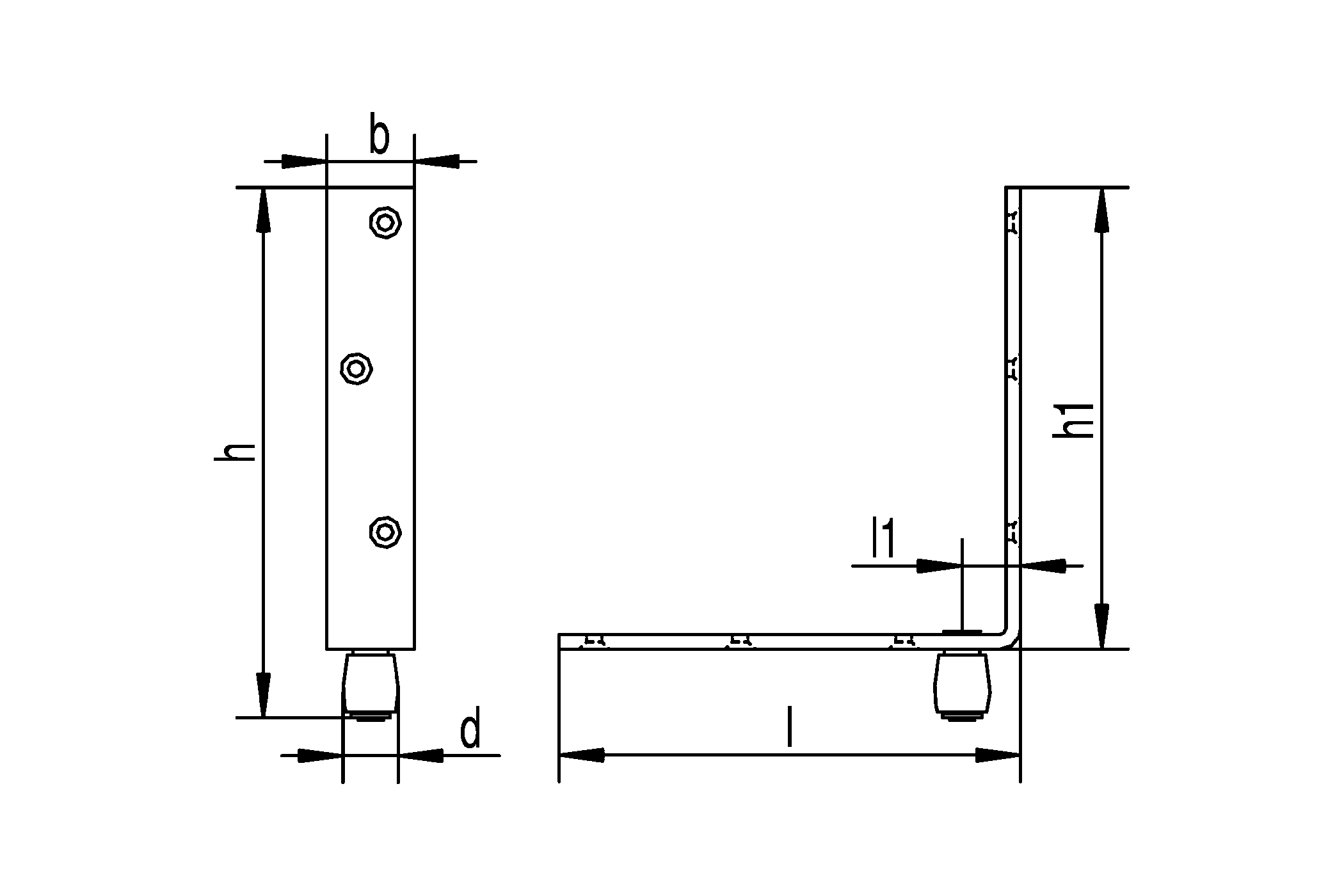

Maße (in mm)
| Artikel Art.-Nr. | HELM 249 HELM 0249.. | HELM 349 HELM 0349.. | HELM 449 HELM 0449.. | HELM 549 HELM 0549.. |
| U-Profil | HELM 240 | HELM 340 | HELM 340 | HELM 440 HELM 540 |
| b | 20 | 30 | 35 | 40 |
| d | Ø 12 | Ø 19 | Ø 19 | Ø 32* Ø 49,5** |
| h | 138 | 182 | 235 | 296* 306** |
| h1 | 124 | 158 | 210 | 260 |
| l | 124 | 158 | 200 | 255 |
| l1 | 15 | 20 | 20 | 30 |
*für HELM 440 U-Profil
**für HELM 540 U-Profil
