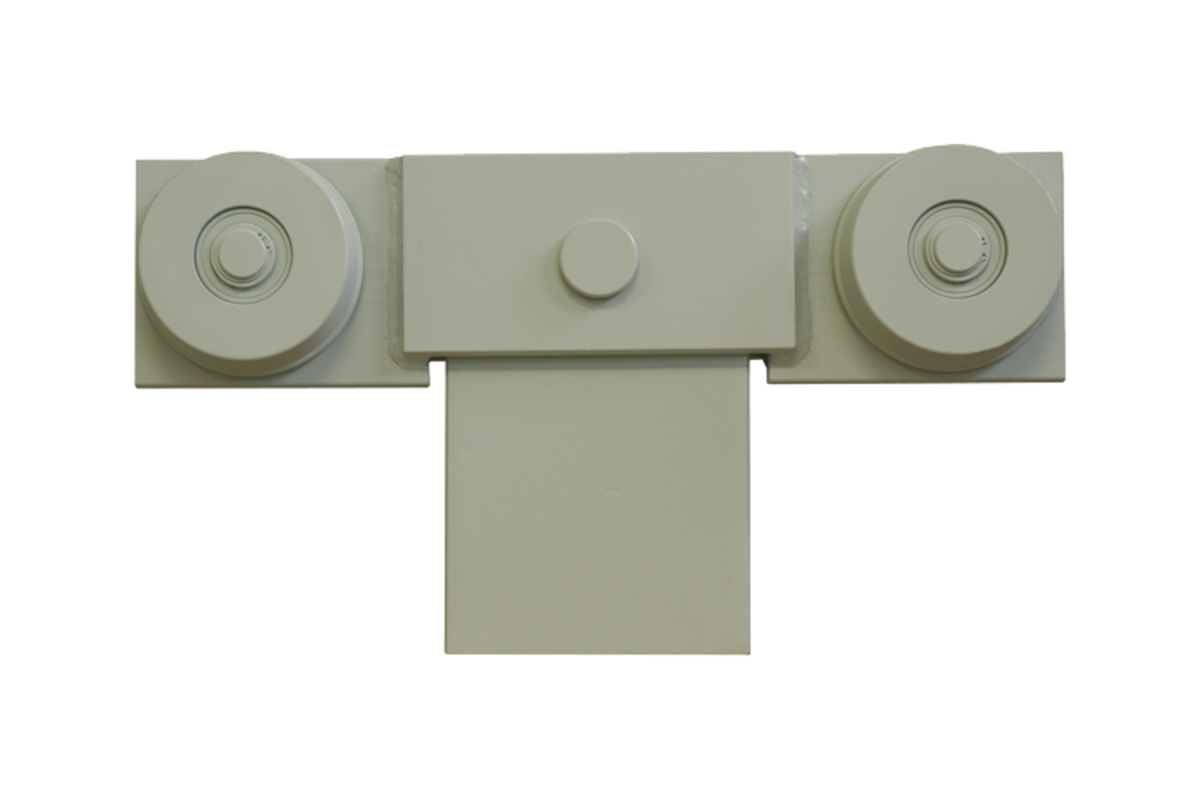

HELM 1T-00-
Rollapparat für sehr schwere Flügel bis 8.000 kg
- Spezialrollen für große Hallentore, Strahlenschutztüren oder Hangartore
- mit Kugellagern
- verwendbar mit U-Profilstahl 160 und 200 (DIN 1026-1) (bauseitig, ebenso die Befestigung des Profils)
Material
Stahl
Traglast
max. 1.500 kg (HELM 1T-008 / 100810)
max. 4.000 kg (HELM 1T-007 / 100710)
Flügelgewicht
max. 3.000 kg (2 x HELM 1T-008 / 100810)
max. 8.000 kg (2 x HELM 1T-007 / 100710)

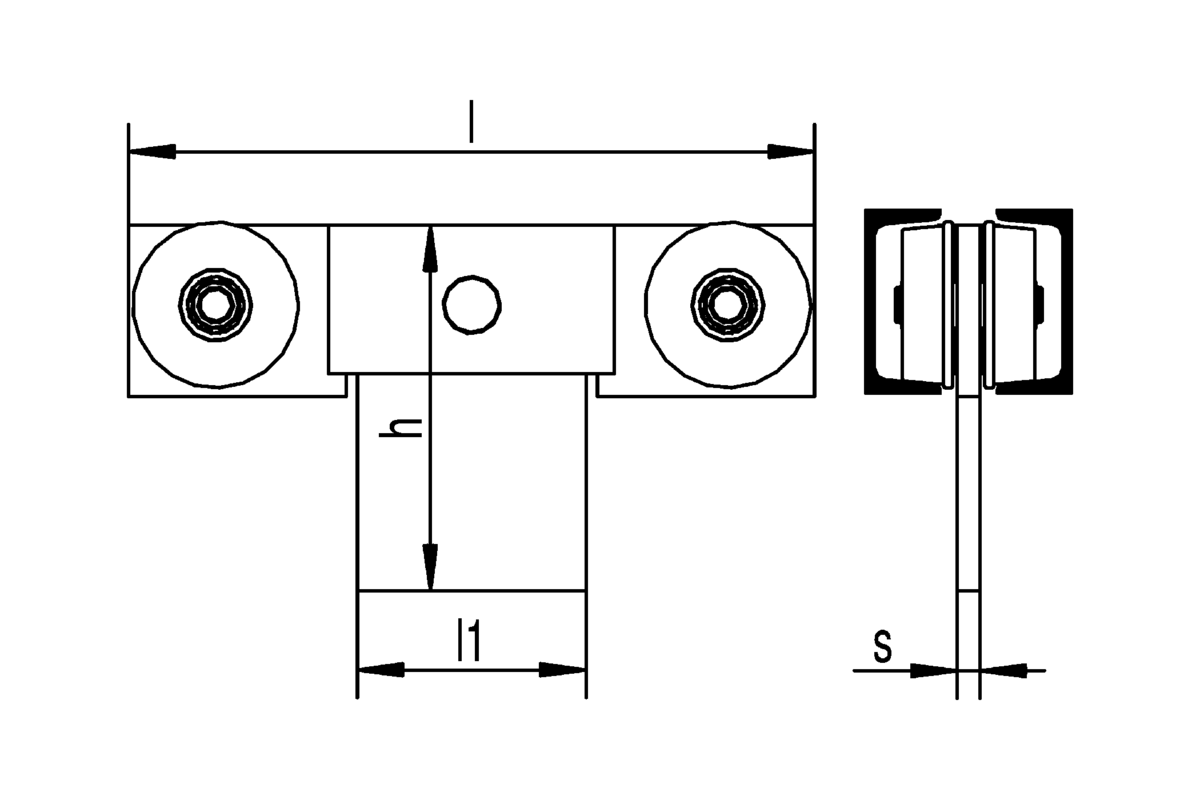

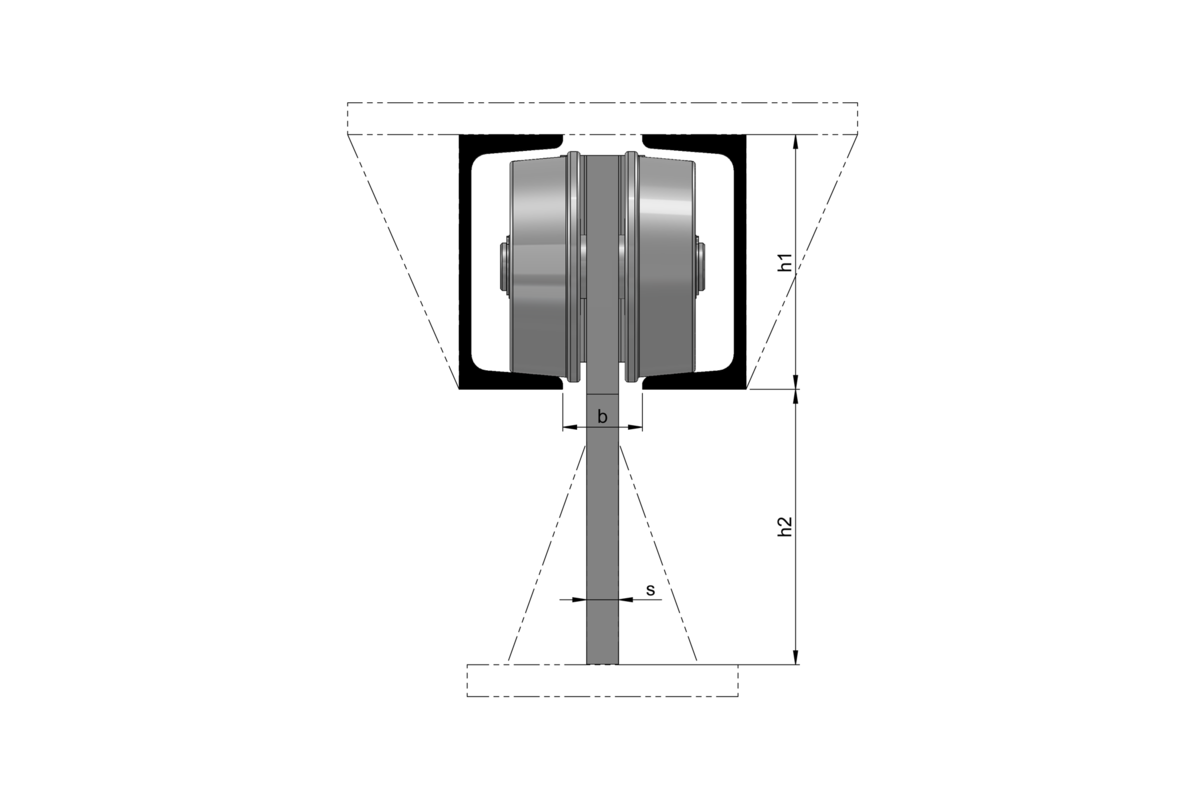

Maße (in mm)
| Artikel Art.-Nr. | HELM 1T-008 HELM 100810 | HELM 1T-007 HELM 100710 |
| U-Profilstahl (h1) | 160 | 200 |
| b | 50 | 60 |
| h | 320 | 360 |
| h2 | 172 | 174 |
| l | 600 | 660 |
| l1 | 200 | 200 |
| s | 20 | 25 |
