HELM -12

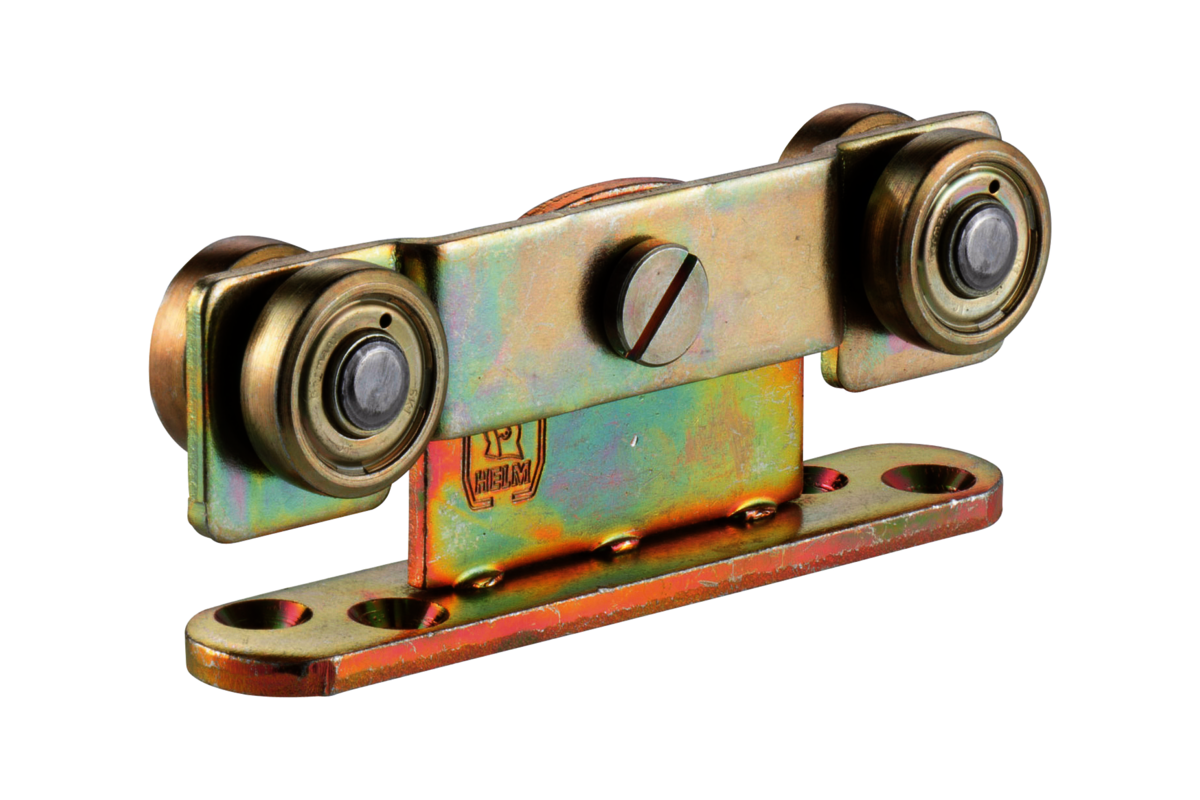

Rollapparat
- doppelpaarig
- mit Pendelgelenk
- gehärtete Laufrollen
- niedrige Einbauhöhe
- keine Verstell- und Aushängemöglichkeit
Material
Stahl
Pendelgelenk:
Kunststoff (bei HELM 112 / 312 / 412) oder Stahl (bei HELM 512)
Flügelgewicht
max. 100 kg (HELM 112 / 011220)
max. 200 kg (HELM 312 / 031220)
max. 400 kg (HELM 412 / 041220)
max. 600 kg (HELM 512 / 051220)

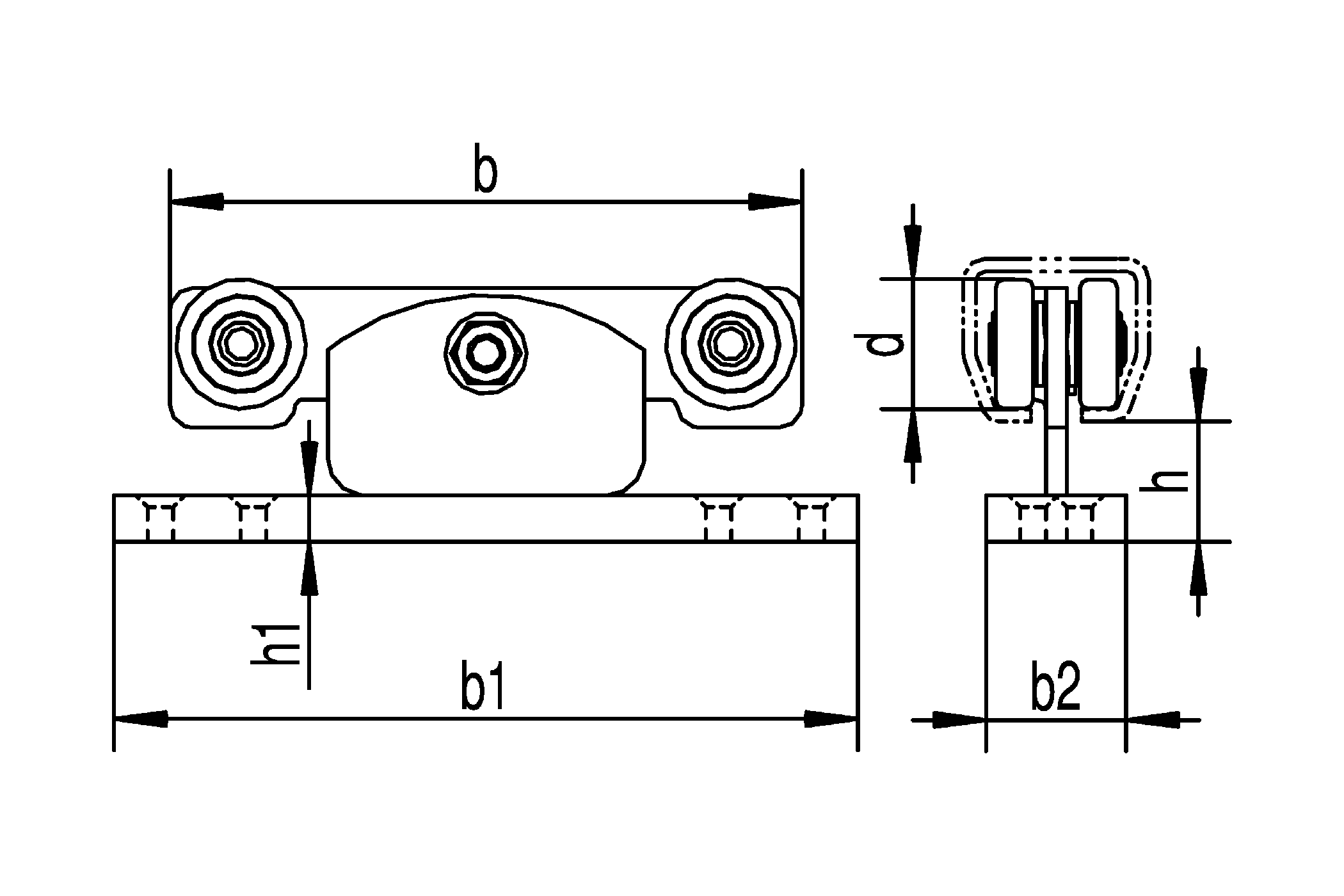

Maße (in mm)
| Artikel Art.-Nr. | HELM 112 HELM 011220 | HELM 312 HELM 031220 | HELM 412 HELM 041220 | HELM 512 HELM 051220 |
| Profil | HELM 100 | HELM 300 | HELM 400 | HELM 500 |
| b | 105 | 136 | 180 | 238 |
| b1 | 100 | 160 | 210 | 265 |
| b2 | 20 | 30 | 40 | 50 |
| d | Ø 22 | Ø 28 | Ø 34 | Ø 48 |
| h | 16 | 25 | 30 | 39,5 |
| h1 | 4 | 10 | 10 | 12 |
