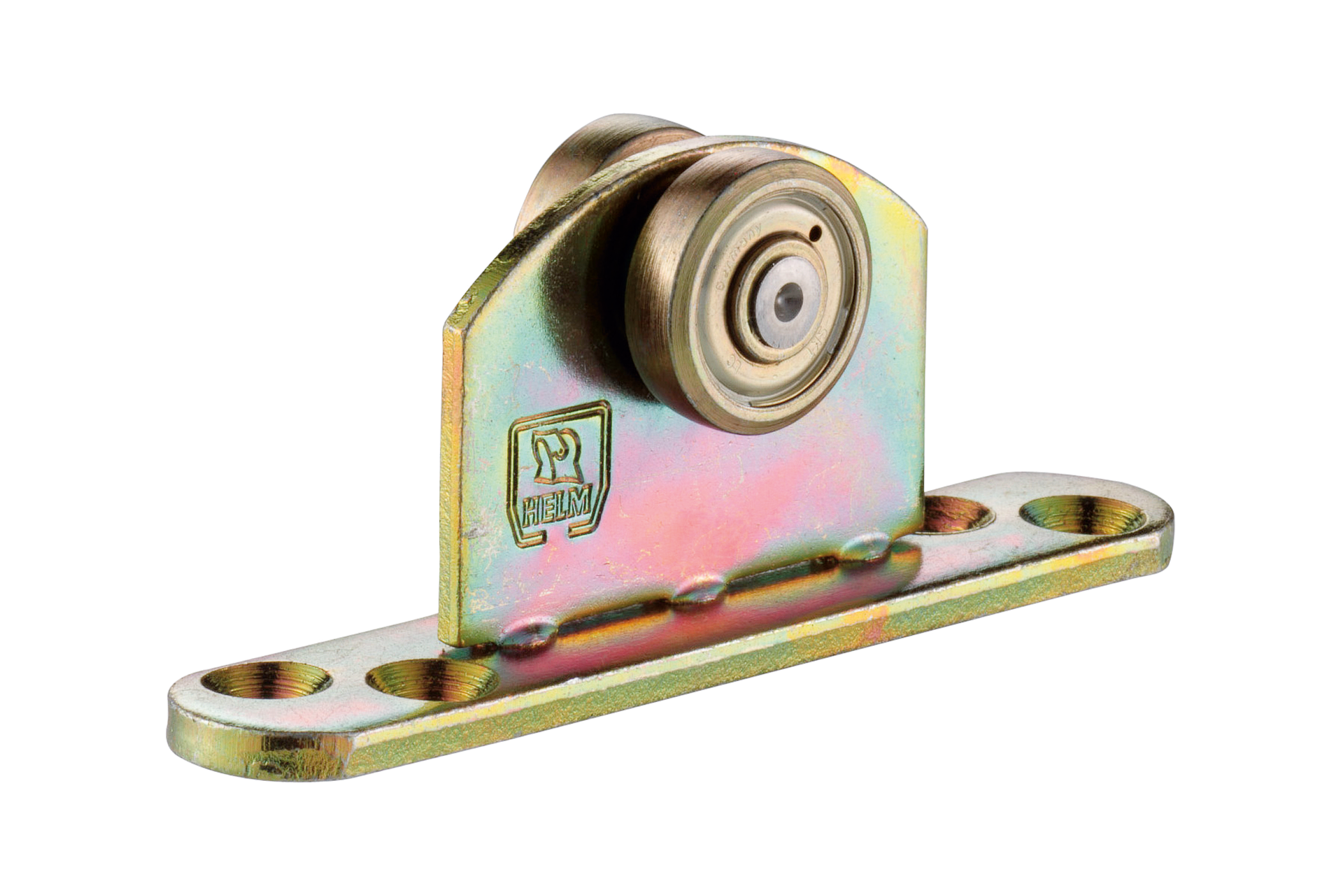

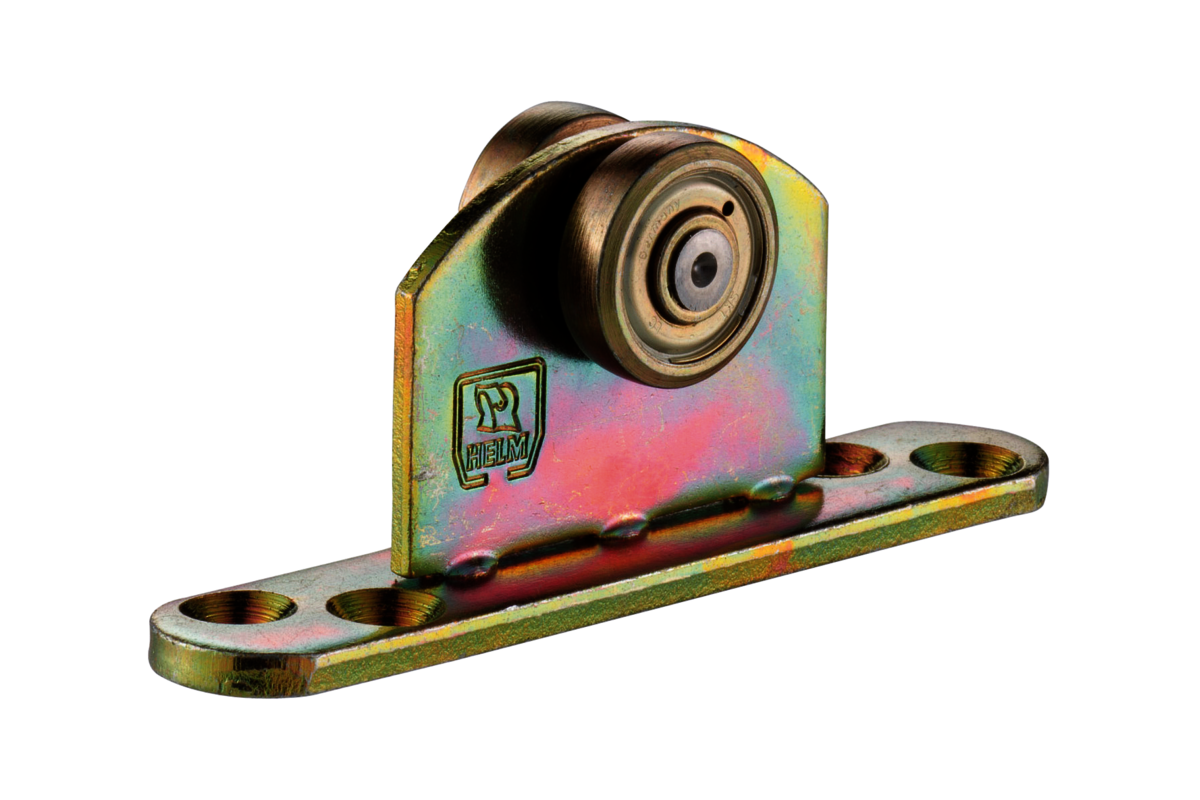

HELM -11
Rollapparat
- einpaarig
- mit Pendelgelenk
- gehärtete Laufrolle
- niedrige Einbauhöhe
- keine Verstell- und Aushängemöglichkeit
Material
Stahl
Pendelgelenk:
Kunststoff (bei HELM 111 / 311 / 411) oder Stahl (bei HELM 511)
Flügelgewicht
max. 60 kg (HELM 111 / 011120)
max. 130 kg (HELM 311 / 031120)
max. 200 kg (HELM 411 / 041120)
max. 400 kg (HELM 511 / 051120)

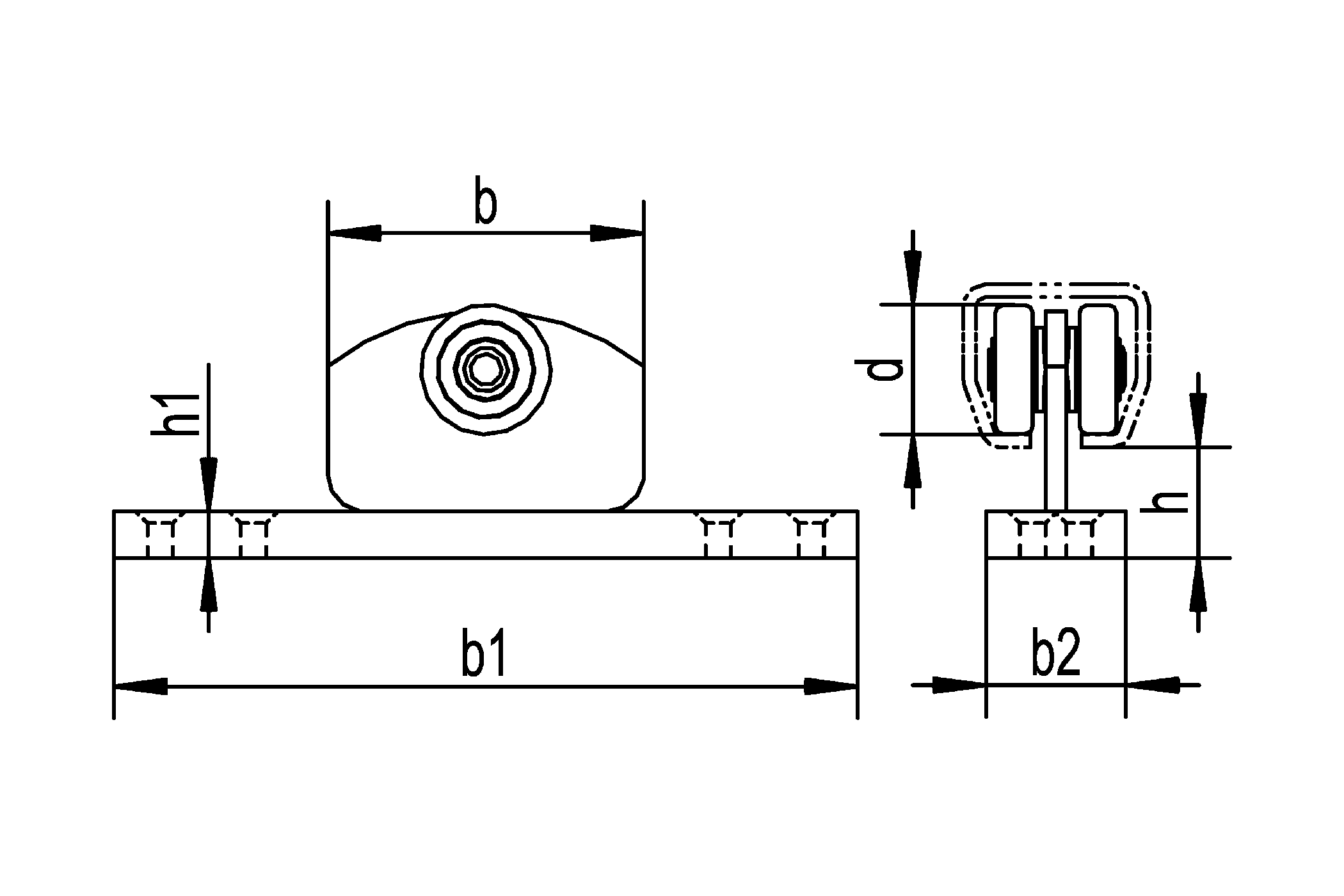

Maße (in mm)
| Artikel Art.-Nr. | HELM 111 HELM 011120 | HELM 311 HELM 031120 | HELM 411 HELM 041120 | HELM 511 HELM 051120 |
| Profil | HELM 100 | HELM 300 | HELM 400 | HELM 500 |
| b | 50 | 68 | 90 | 110 |
| b1 | 100 | 160 | 210 | 265 |
| b2 | 20 | 30 | 40 | 50 |
| d | Ø 22 | Ø 28 | Ø 34 | Ø 48 |
| h | 16 | 23,5 | 29,3 | 39,5 |
| h1 | 4 | 10 | 10 | 12 |
