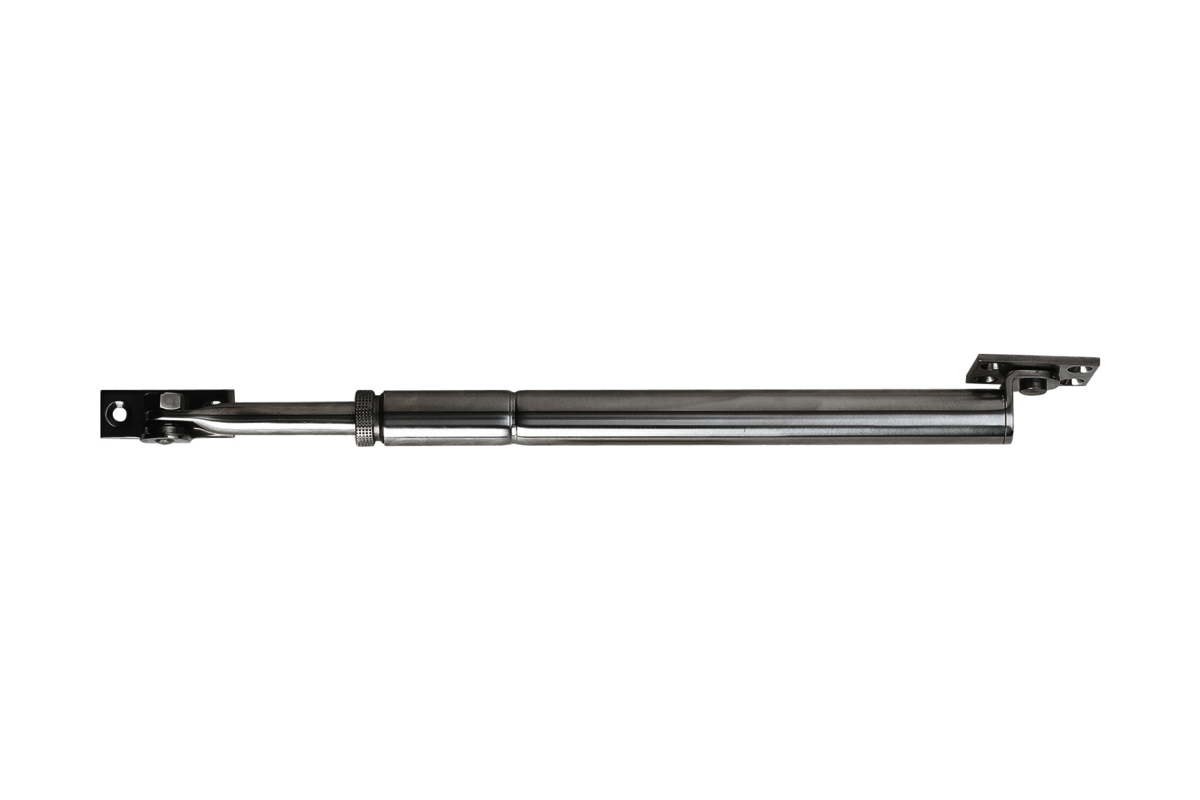

KWS 1017..
Türbremse
Material
Stahl oder Edelstahl-Rostfrei
Funktionsweise
freie Betätigung
Türgewicht
max. 100 kg
Stückgewicht
0,710 kg (Edelstahl-Rostfrei)
0,830 kg (Stahl)
Die Tür lässt sich durch Überwinden der Bremskraft bis max. 125 Grad öffnen und wird in diesem Öffnungsbereich in jeder Stellung gehalten.
Die Türbremse darf nicht als Endanschlag verwendet werden.

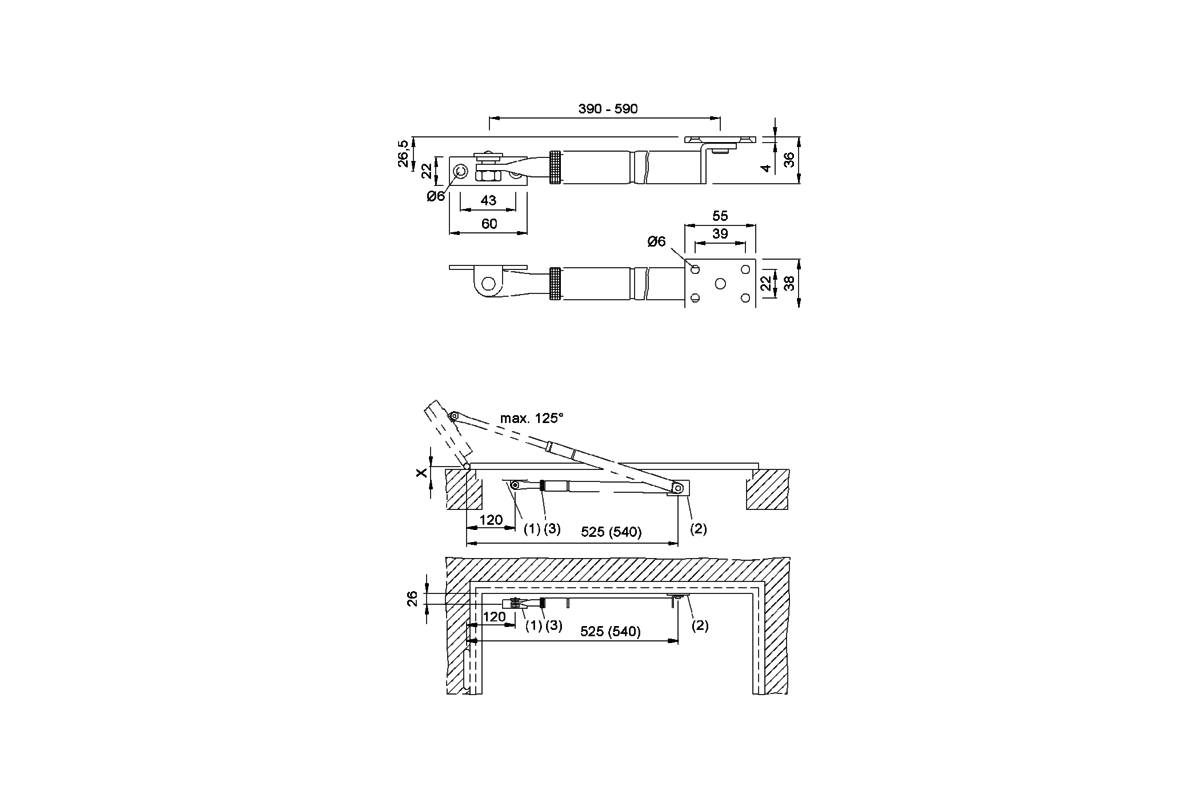

Den Anschlagwinkel (siehe (1) in Produktzeichnung) im Abstand von 120 mm, gemessen von Achse Türband bis Mitte Sechskant-Mutter, am Türblatt anbringen. Der Abstand von Unterkante Zarge bis zu den Schraublöchern des Anschlagwinkels beträgt 26 mm. Die Anschraubplatte (siehe (2)) im Abstand von 525 mm (Maß X > 60 mm im Abstand von 540 mm) von Achse Türband bis Mitte Drehpunkt unter die Zarge schrauben. Bei geschlossener Tür soll der Abstand zwischen Türblatt und Anschraubplatte 2 bis 3 mm betragen.
Die Bremskraft lässt sich durch Drehen der Rändelschraube (siehe (3)) einstellen.
Jeder Verpackung ist eine Montageanleitung beigefügt.
