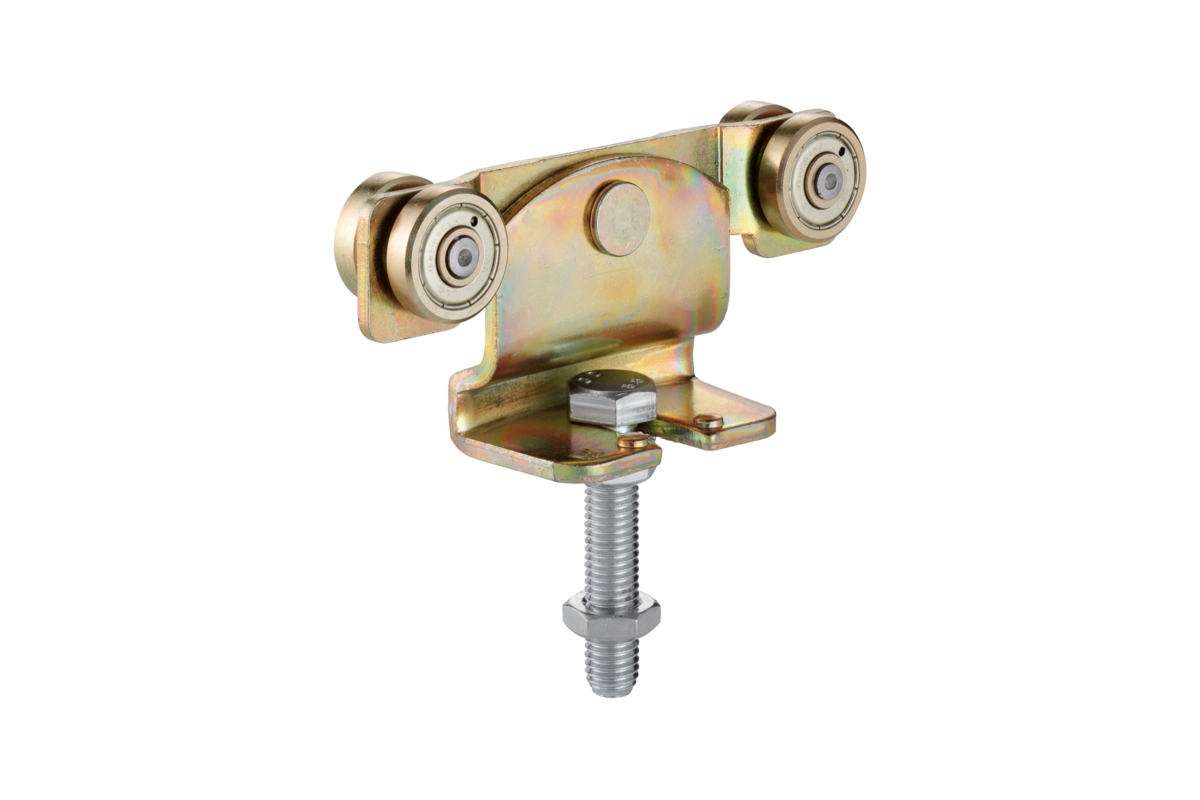

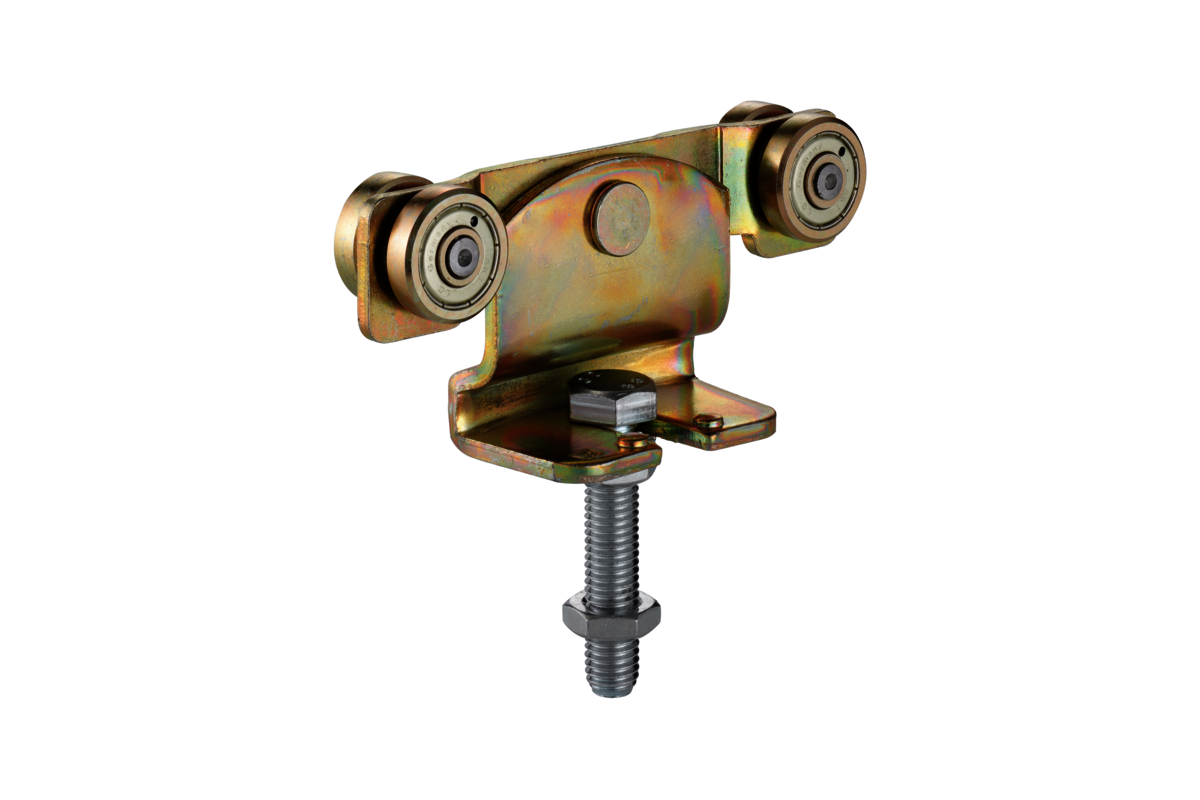

HELM -91
Rollapparat
- doppelpaarig
- mit Pendelgelenk
- gehärtete Laufrollen (auf Anfrage auch mit kunststoffummantelten Laufrollen lieferbar (für HELM 191 bis 591))
- höhenverstellbar
- auf Anfrage mit Sonderfettung lieferbar (Viehstall-, Hochtemperatur- oder Tiefkühlfett)
Material
Stahl oder Edelstahl-Rostfrei
Pendelgelenk:
Kunststoff, Stahl oder Edelstahl-Rostfrei
Flügelgewicht
max. 100 kg (HELM 191 / 0191..)
max. 200 kg (HELM 391 / 0391..)
max. 400 kg (HELM 491 / 0491..)
max. 600 kg (HELM 591 / 0591..)
max. 1.200 kg (HELM 691 / 0691..)
max. 2.000 kg (HELM 791 / 0791..)

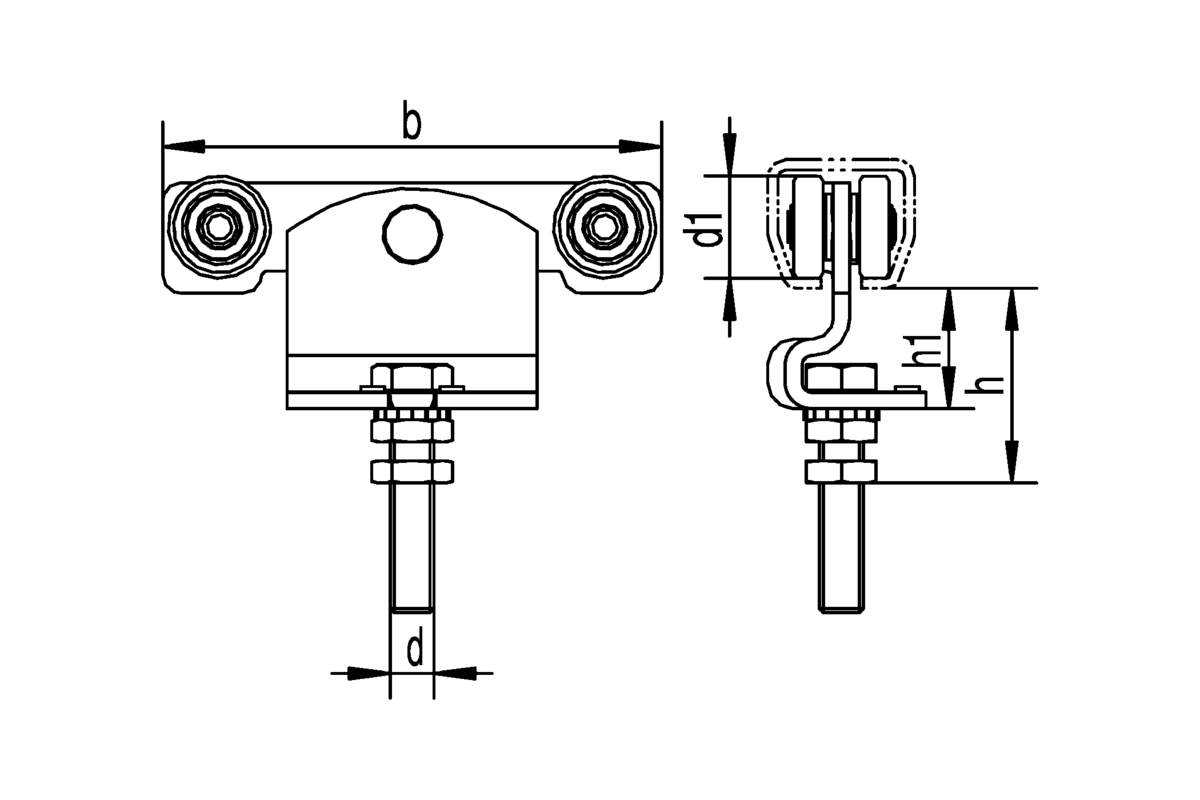

Maße (in mm)
Artikel Art.-Nr. | HELM 191 HELM 0191.. | HELM 391 HELM 0391.. | HELM 491 HELM 0491.. | HELM 591 HELM 0591.. | HELM 691 HELM 0691.. | HELM 791 HELM 0791.. |
Profil | HELM 100 | HELM 300 | HELM 400 | HELM 500 | HELM 600 | HELM 700 |
b | 105 | 136 | 180 | 238 | 234 | 308 |
d | M10 x 40 | M12 x 60 | M16 x 70 | M20 x 80 | M24 x 150 | M30 x 170 |
d1 | Ø 22* Ø 19** | Ø 28 | Ø 34* Ø 33,5** | Ø 48 | Ø 60 | Ø 89 |
h | 42 +10 | 52 +20 | 60 +20 | 76 +17 | 100 +75 | 116 +85 |
h1 | 24 | 33 | 37 | 46,5 | 65 | 74 |
*bei Stahl
**bei Edelstahl-Rostfrei
