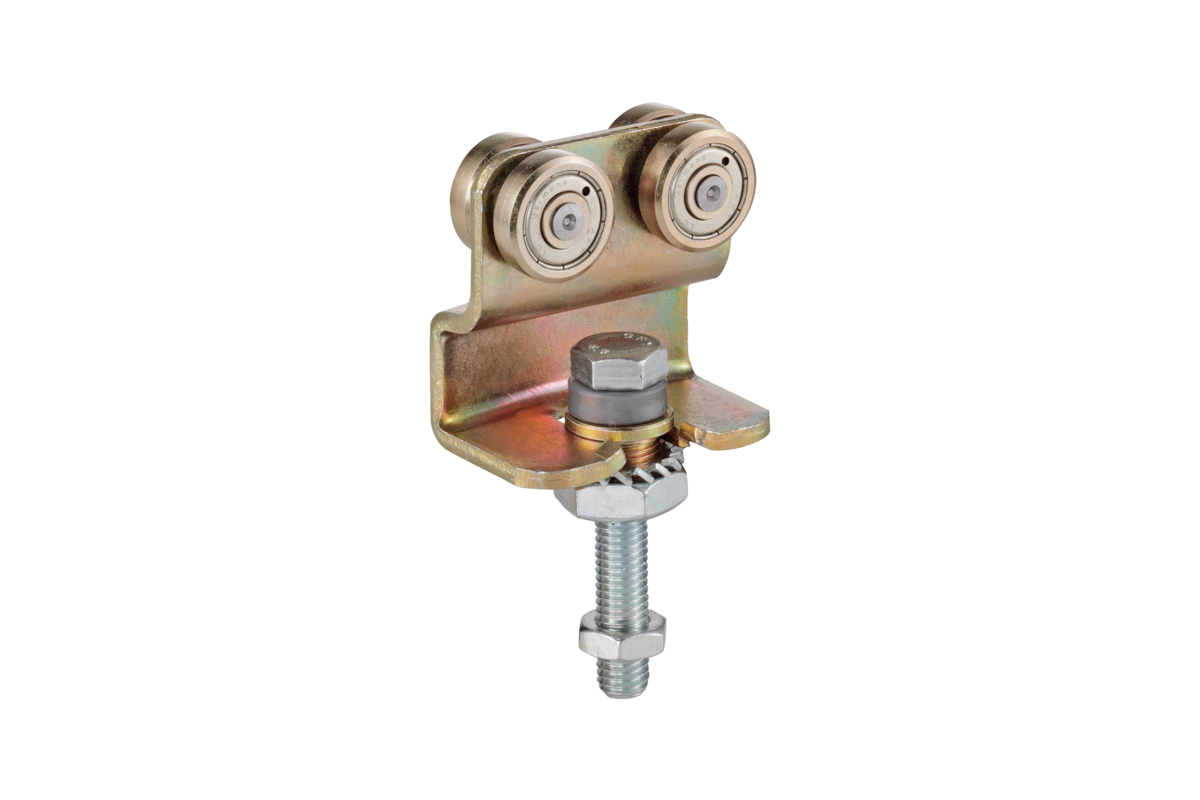

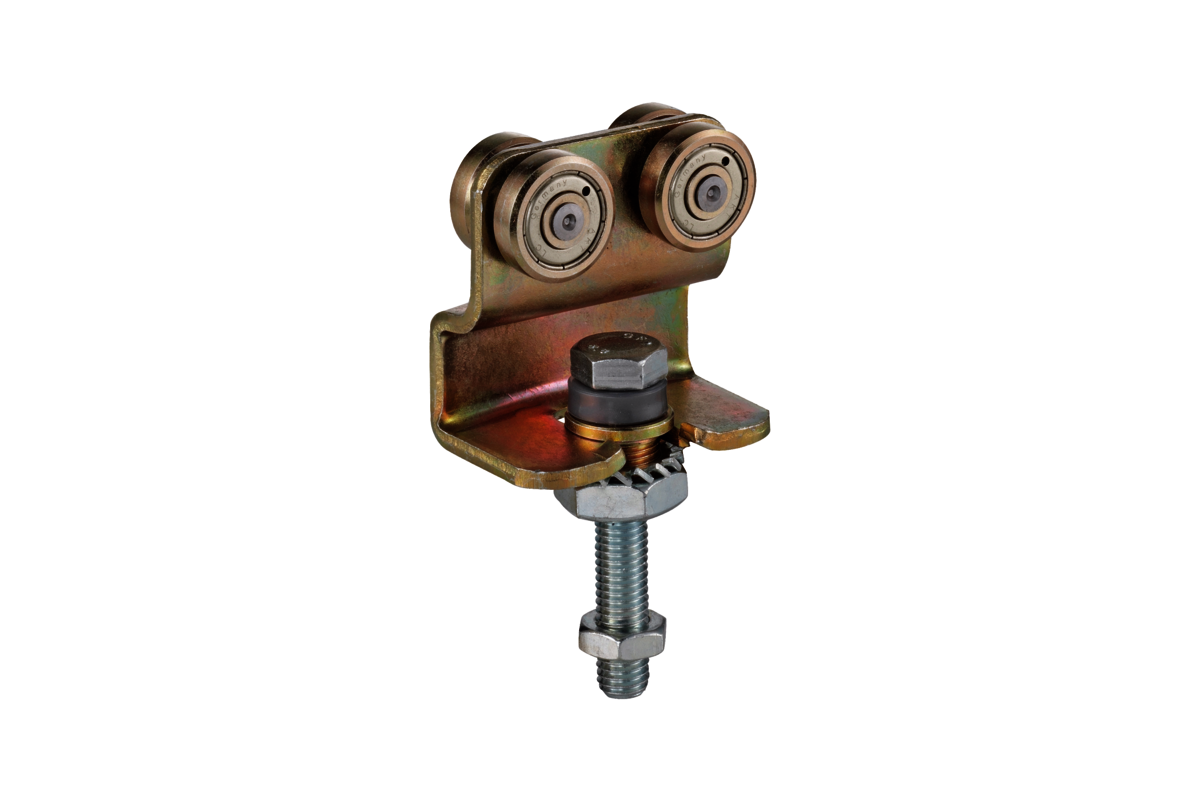

HELM -86
Rollapparat
- doppelpaarig
- höhenverstellbar
Material
Stahl
Flügelgewicht (max., Angabe in kg)
| Artikel Art.-Nr. | HELM 186 HELM 018620 | HELM 386 HELM 038620 | HELM 486 HELM 048620 | HELM 586 HELM 058620 |
| Profil | HELM 100 | HELM 300 | HELM 400 | HELM 500 |
| Seiten-Sektionaltor, manuelle Betätigung | 45 | 85 | 150 | 300 |
| Seiten-Sektionaltor, elektrische Betätigung | 70 | 120 | 240 | |
| Falttür | 22 | 42 | 75 | 150 |
| Harmonikatür | 22 | 42 | 75 | 150 |
| vor- und seitlich verschiebbare Anlage | 60 | 140 | 240 | 480 |

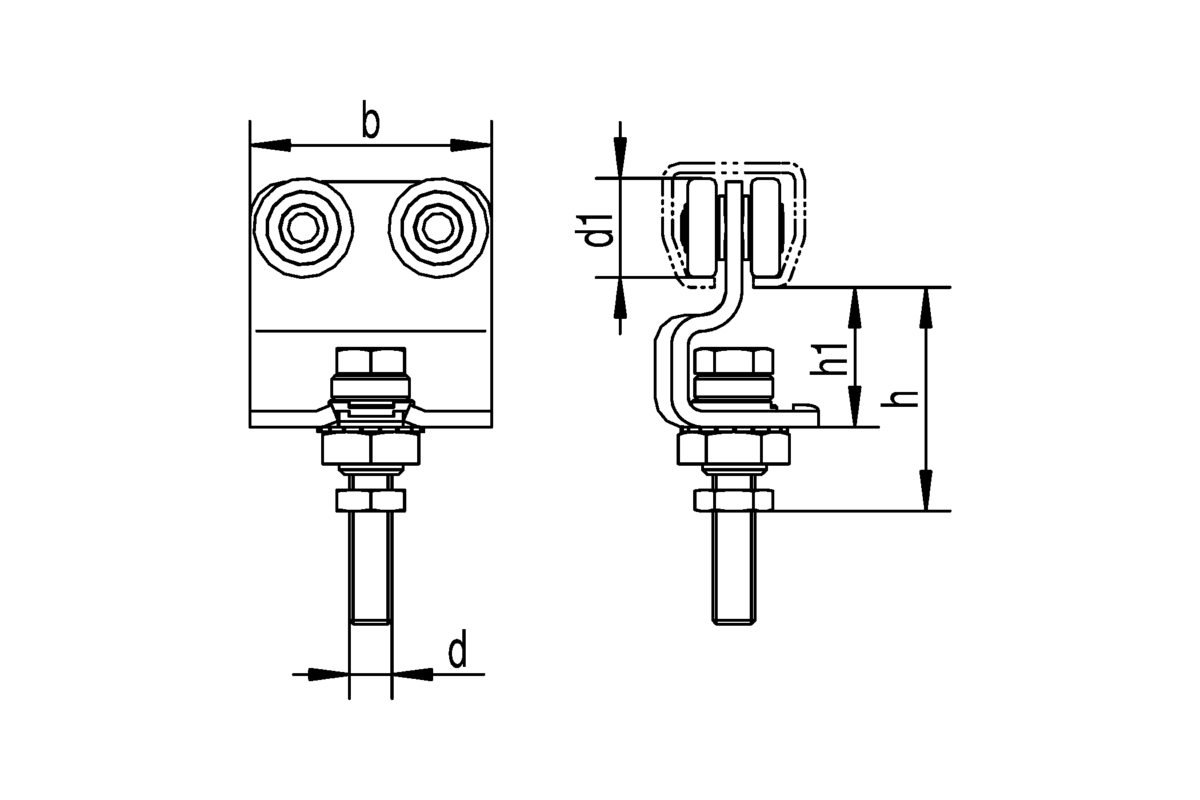

Maße (in mm)
| Artikel Art.-Nr. | HELM 186 HELM 018620 | HELM 386 HELM 038620 | HELM 486 HELM 048620 | HELM 586 HELM 058620 |
| Profil | HELM 100 | HELM 300 | HELM 400 | HELM 500 |
| b | 50 | 68 | 90 | 110 |
| d | M10 | M12 | M16 | M20 |
| d1 | Ø 22 | Ø 28 | Ø 34 | Ø 48 |
| h | 54 +12 | 63 +13 | 76 +13 | 97 +25 |
| h1 | 33 | 39 | 48 | 64 |
