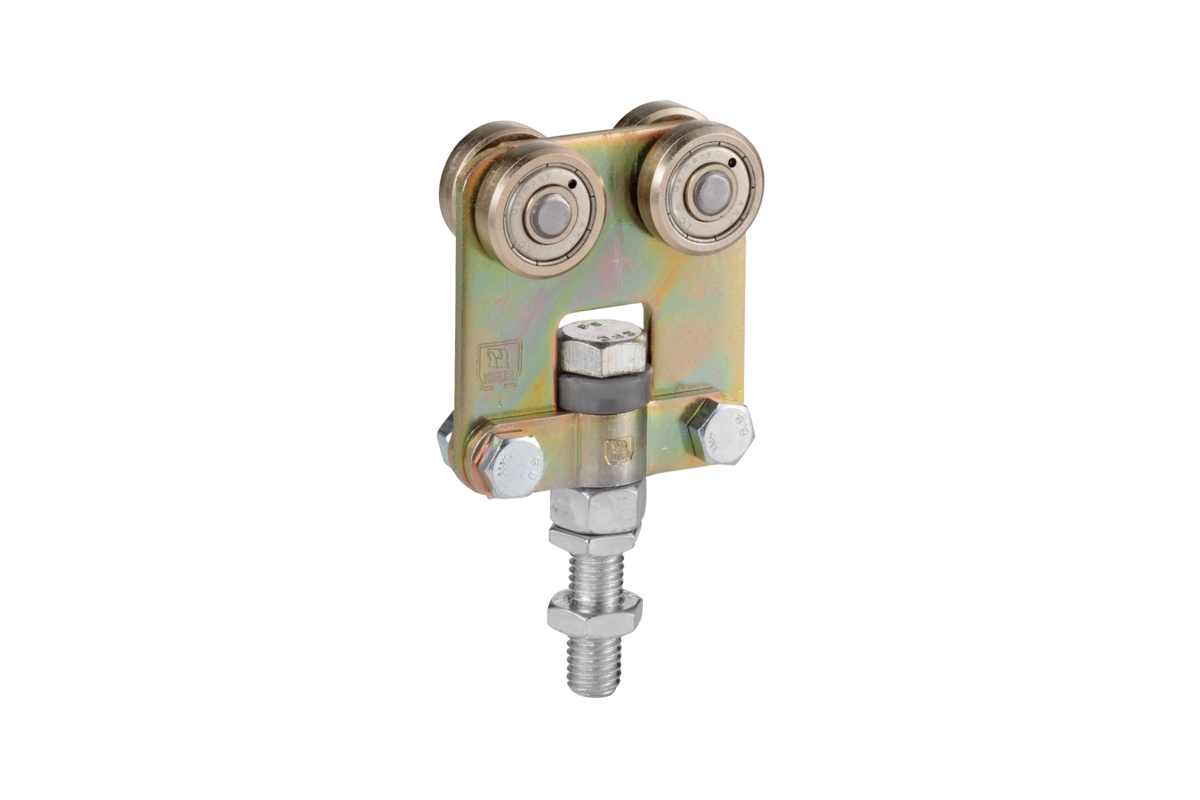

HELM -24
Rollapparat
- doppelpaarig
- höhenverstellbar
Material
Stahl
Flügelgewicht (max., Angabe in kg)
Artikel Art.-Nr. | HELM 124 HELM 012420 | HELM 324 HELM 032420 | HELM 424 HELM 042420 | HELM 524 HELM 052420 | HELM 624 HELM 062420 | HELM 724 HELM 072420 |
Profil | HELM 100 | HELM 300 | HELM 400 | HELM 500 | HELM 600 | HELM 700 |
Seiten-Sektionaltor, manuelle Betätigung | 45 | 85 | 150 | 300 | 600 | 1.000 |
Seiten-Sektionaltor, elektrische Betätigung | 70 | 120 | 240 | 475 | 700 | |
Falttür | 22 | 42 | 75 | 150 | 300 | 500 |
Harmonikatür | 22 | 42 | 75 | 150 | 300 | 500 |
Parallel-Schwenkanlage | 140 | 240 | 480 | 960 | ||
vor- und seitlich verschiebbare Anlage | 60 | 140 | 240 | 480 | 960 | 1.500 |

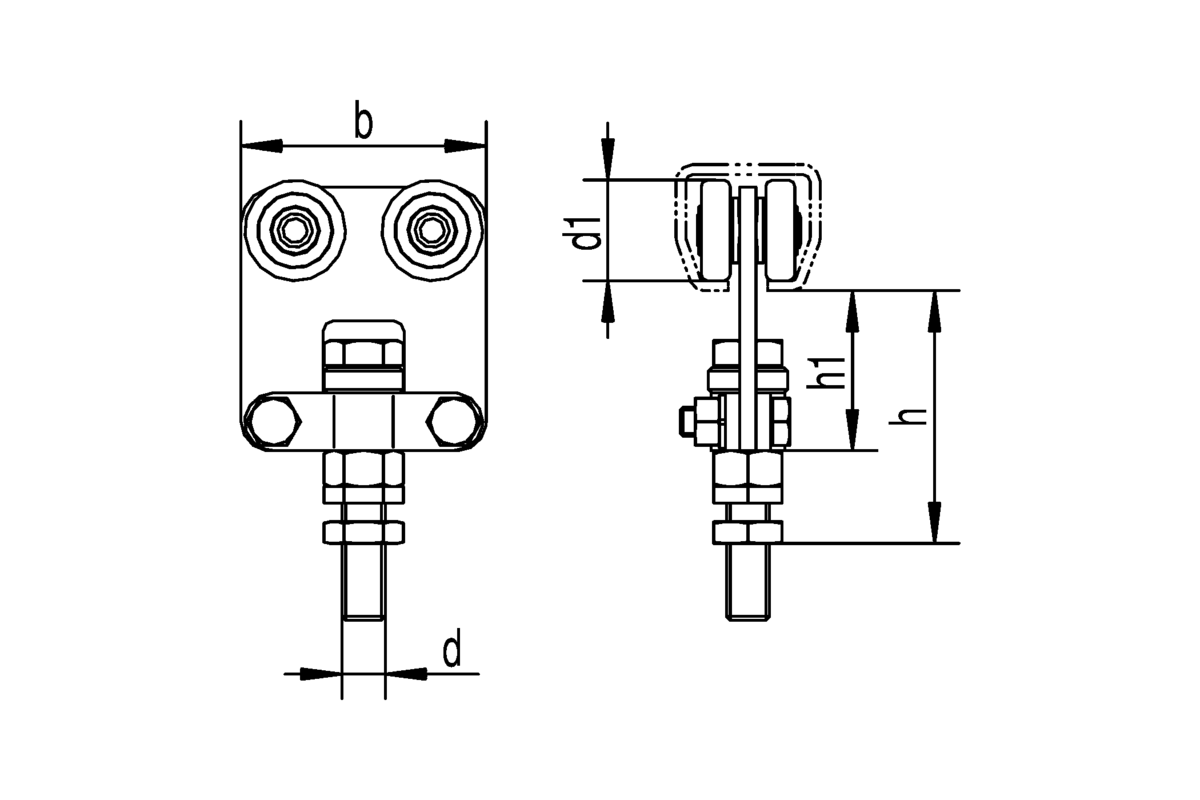

Maße (in mm)
Artikel Art.-Nr. | HELM 124 HELM 012420 | HELM 324 HELM 032420 | HELM 424 HELM 042420 | HELM 524 HELM 052420 | HELM 624 HELM 062420 | HELM 724 HELM 072420 |
Profil | HELM 100 | HELM 300 | HELM 400 | HELM 500 | HELM 600 | HELM 700 |
b | 50 | 68 | 90 | 110 | 150 | 200 |
d | M10 | M12 | M16 | M20 | M24 | M30 |
d1 | Ø 22 | Ø 28 | Ø 34 | Ø 48 | Ø 60 | Ø 89 |
h | 54 +7 | 70 +7 | 81,5 +4 | 99 +16 | 123 +68 | 166 +67 |
h1 | 33 | 44 | 49 | 59 | 78,5 | 110 |
