HELM 1-03

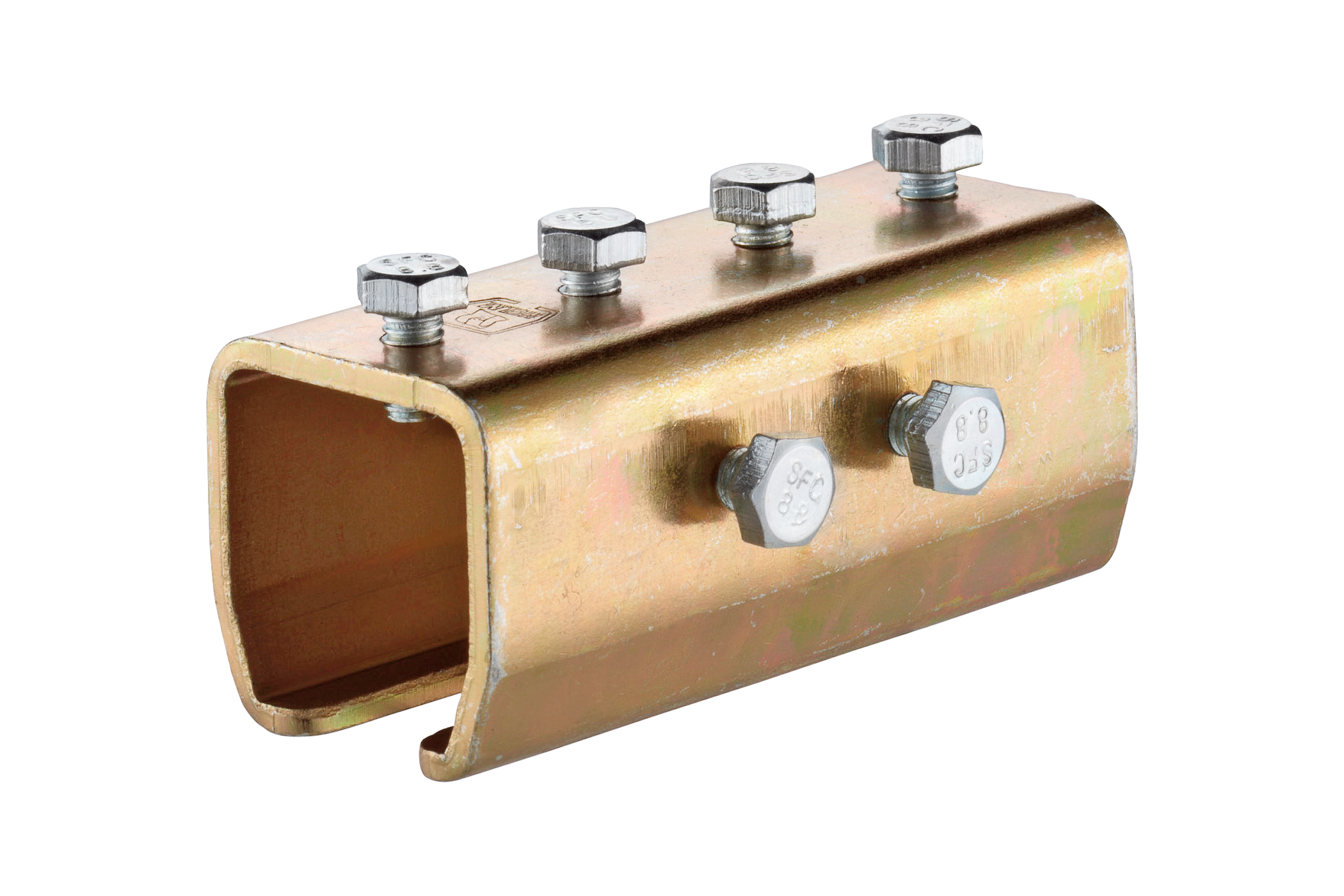

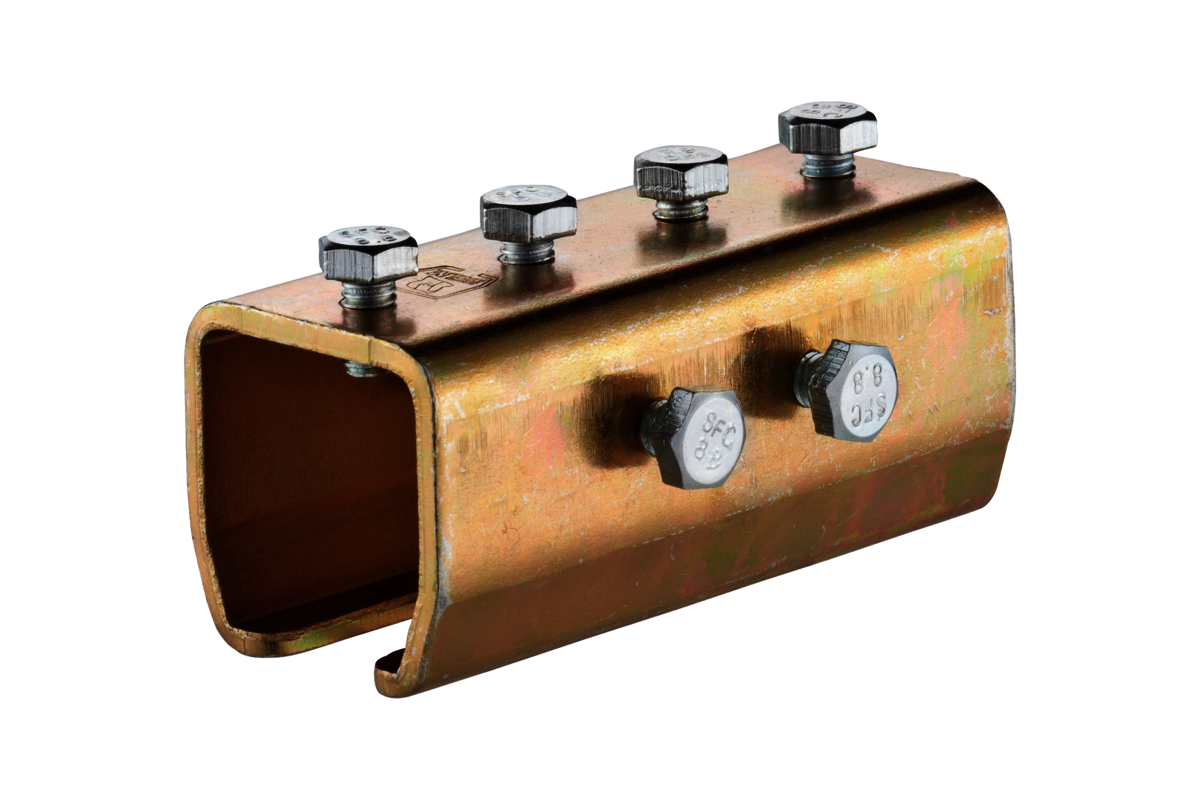

Verbindungsmuffe
- mit Regulierschrauben
- für eine passgenaue Verbindung von zwei Profilen
Material
Stahl oder Edelstahl-Rostfrei

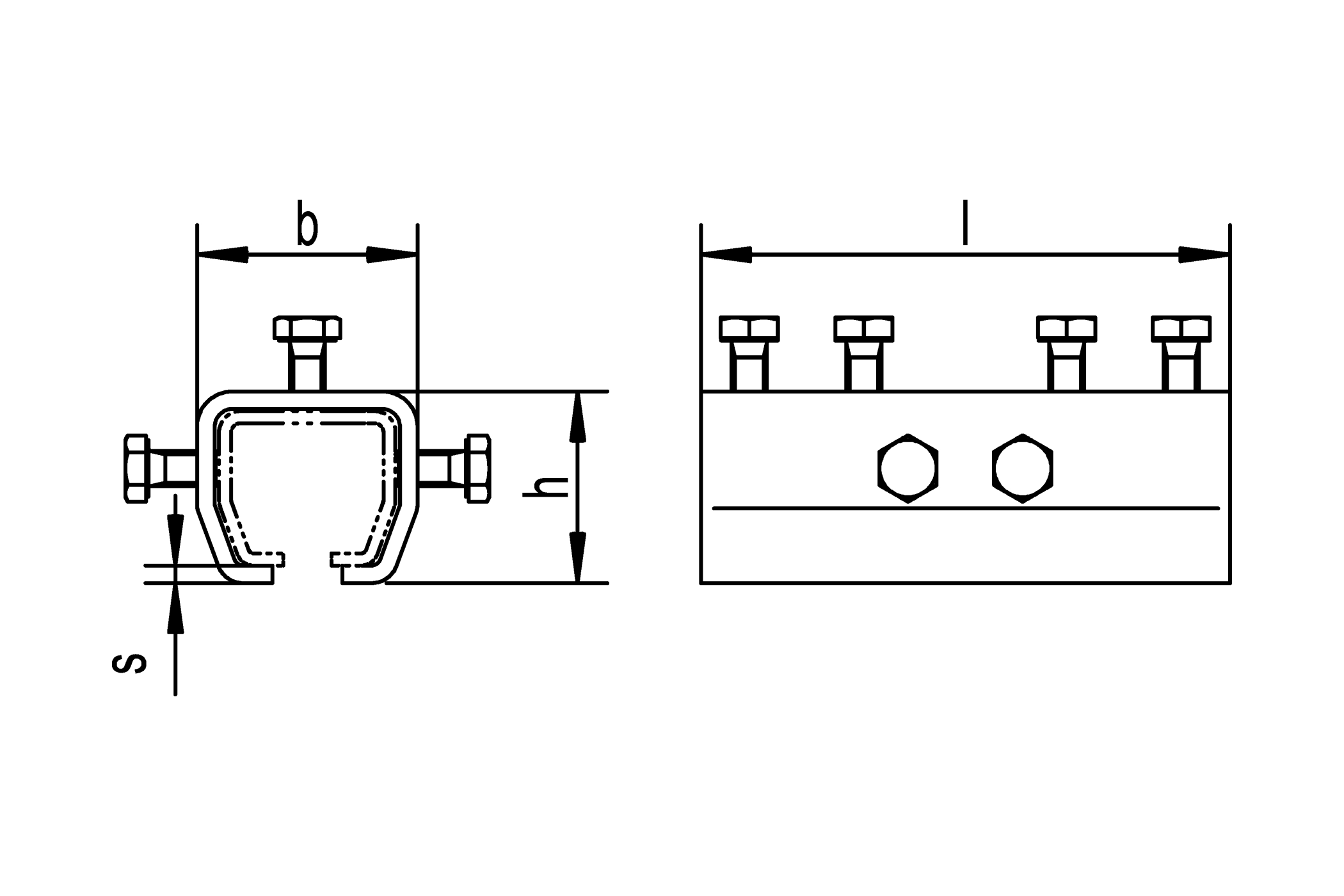

Maße (in mm)
| Artikel Art.-Nr. | HELM 1103 HELM 1103.. | HELM 1303 HELM 1303.. | HELM 1403 HELM 1403.. | HELM 1503 HELM 1503.. | HELM 1603 HELM 1603.. | HELM 1703 HELM 1703.. |
| Profil | HELM 100 | HELM 300 | HELM 400 | HELM 500 | HELM 600 | HELM 700 |
| b | 38 | 50 | 60* 61** | 80 | 100 | 115 |
| h | 36 | 45,5 | 54* 56** | 74 | 94 | 132,5 |
| l | 85* 100** | 120 | 150 | 180 | 200 | 250 |
| s | 3 | 4 | 4,5* 5** | 6 | 8 | 10 |
*bei Stahl
**bei Edelstahl-Rostfrei
