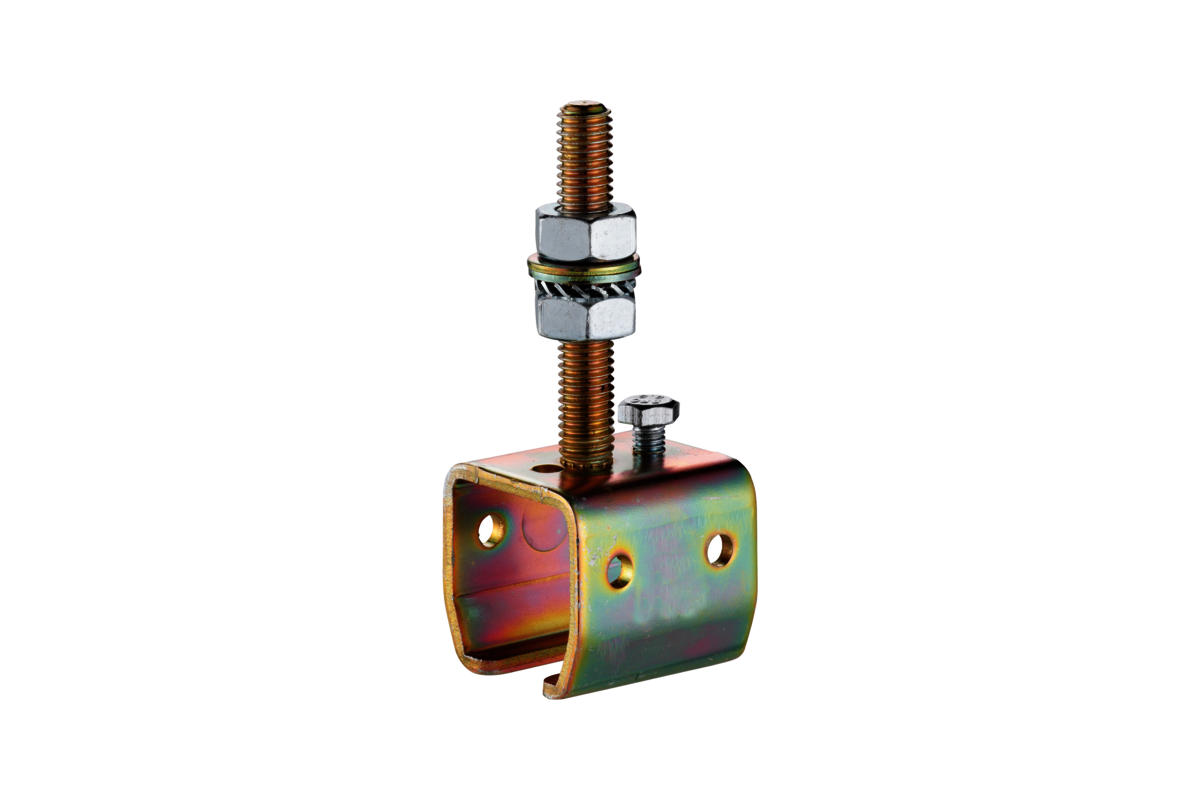

HELM -04
Muffe
- Profilhalter
- mit Niveauausgleich

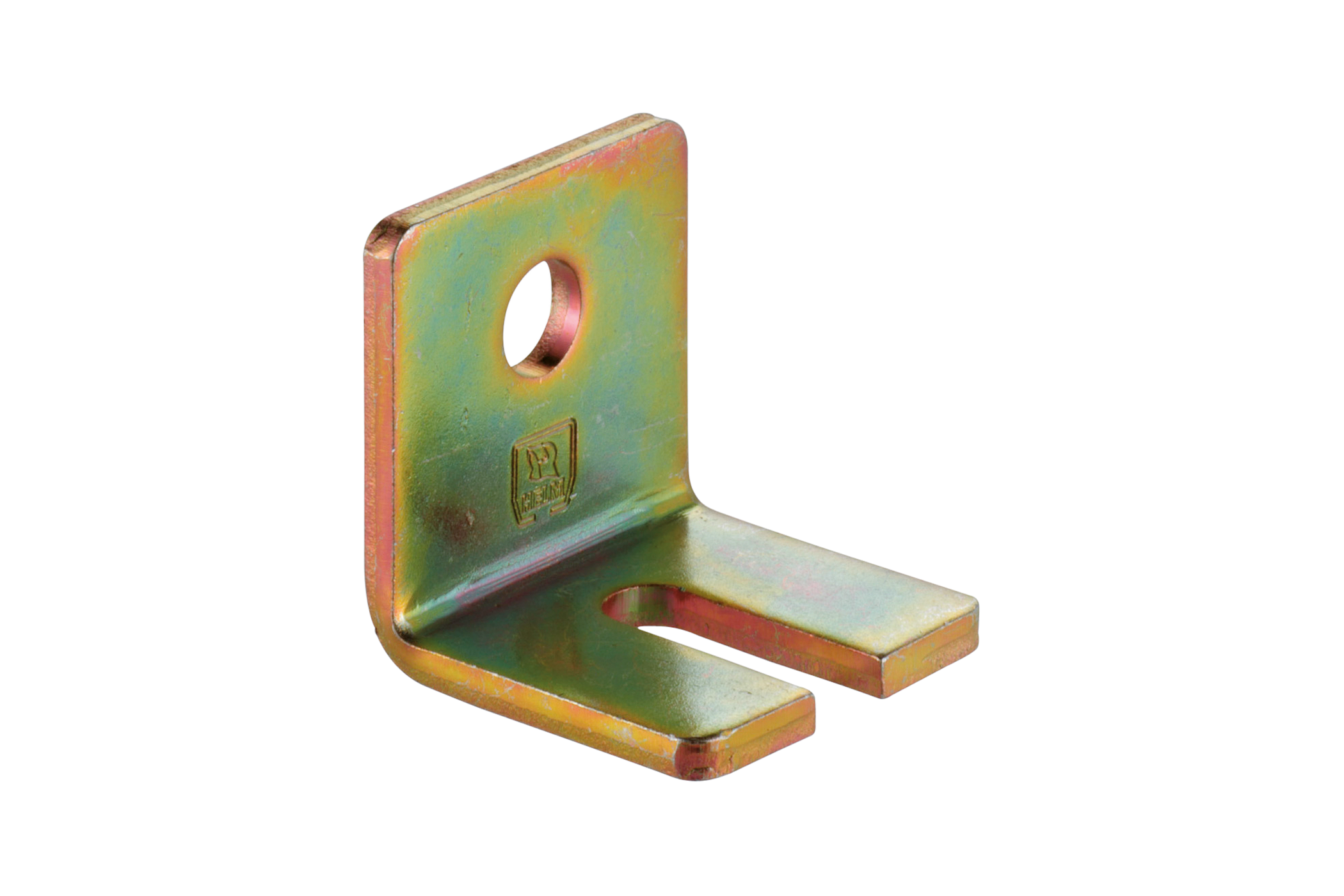

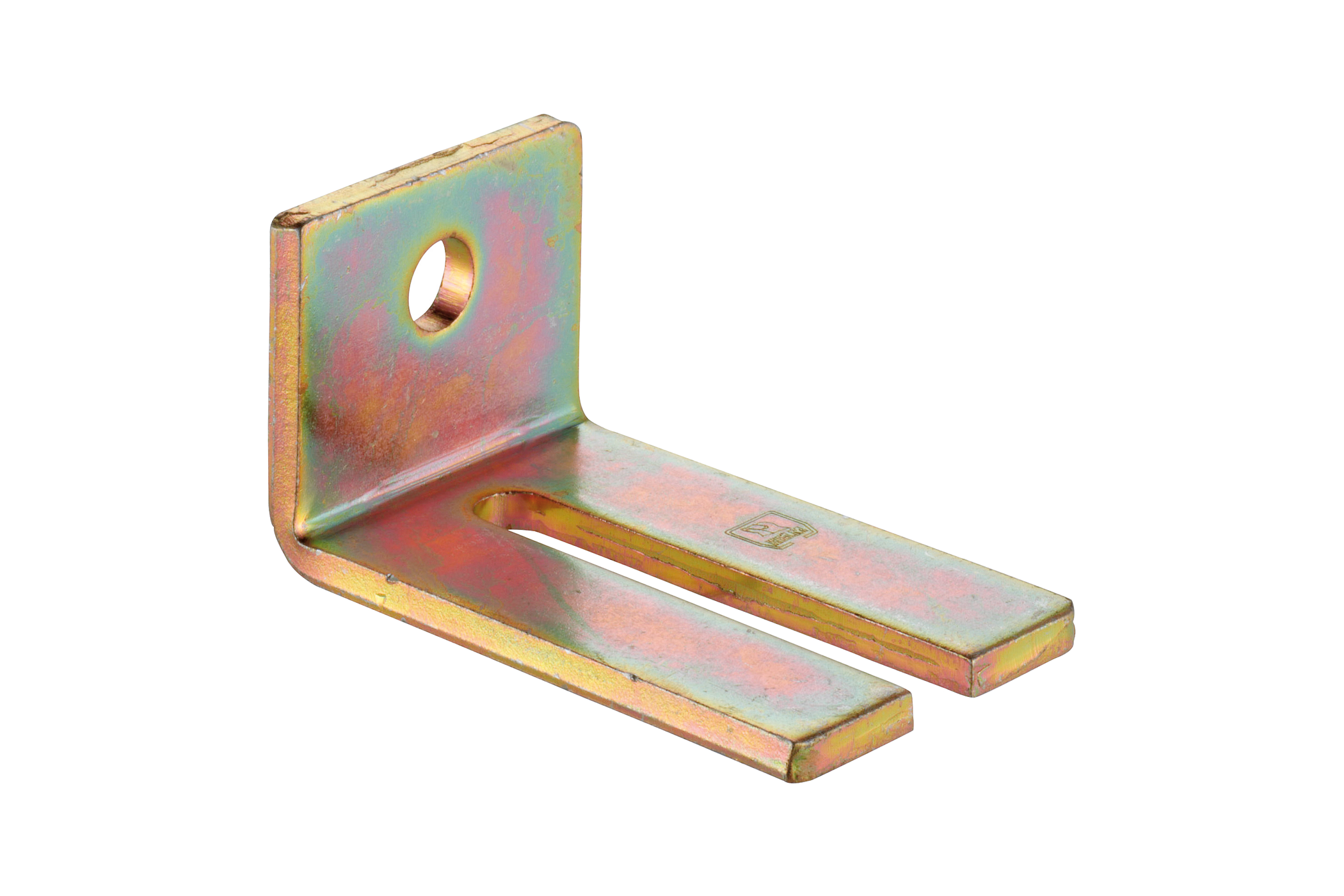

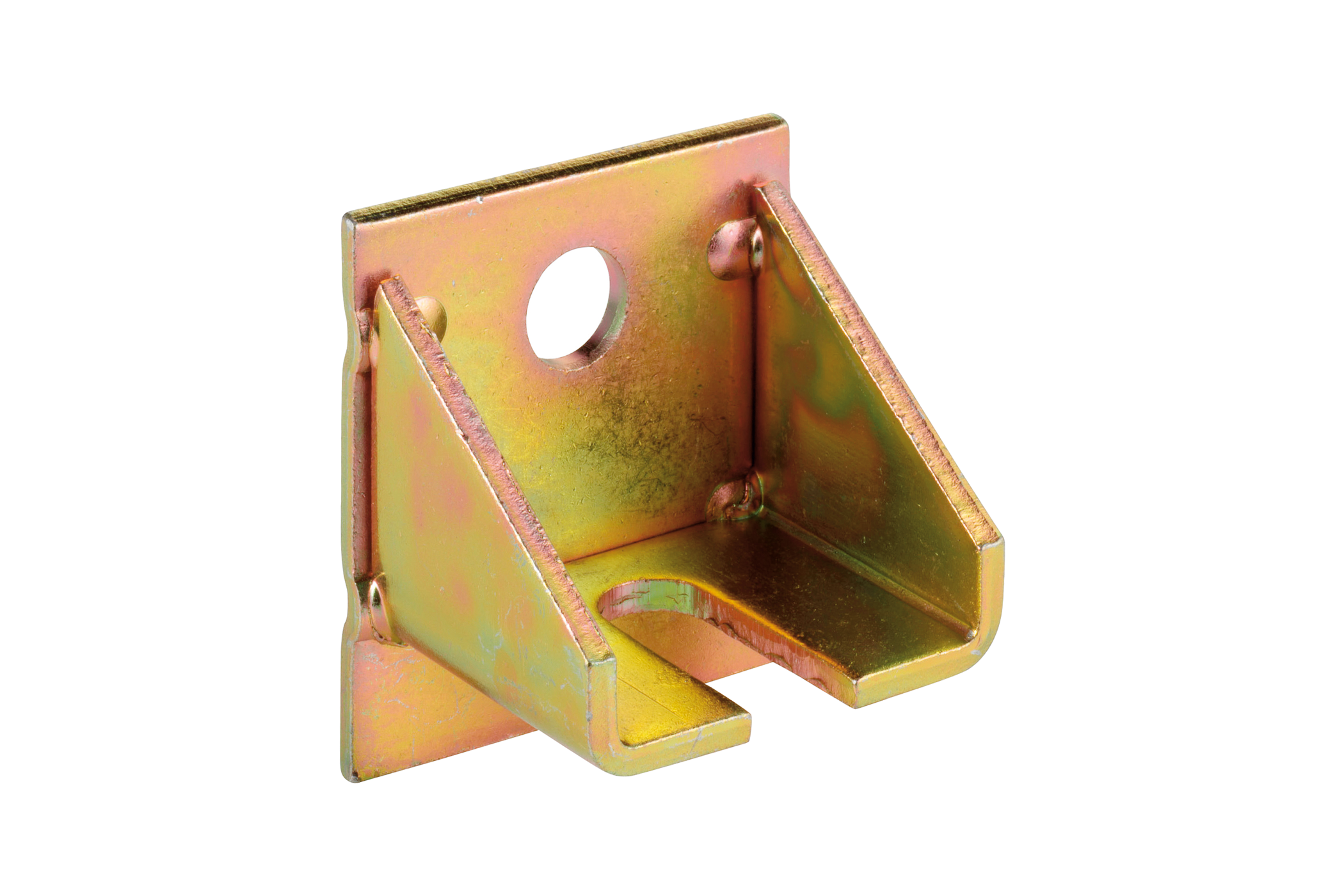

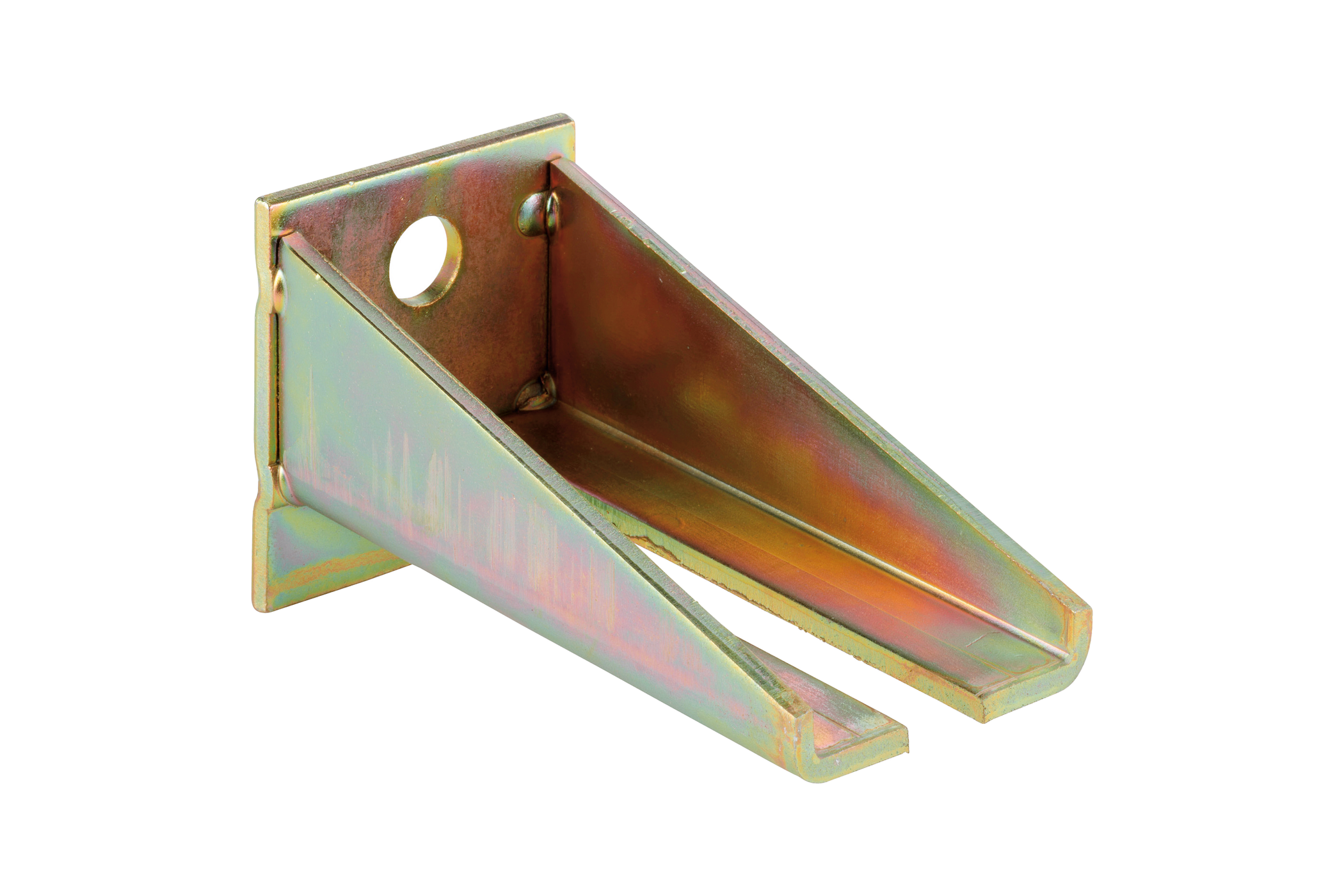

- verwendbar mit HELM 104 W bzw. -04 W Wandwinkel oder HELM 104 WD bzw. -04 WD Doppelwandwinkel
Material
Stahl oder Edelstahl-Rostfrei

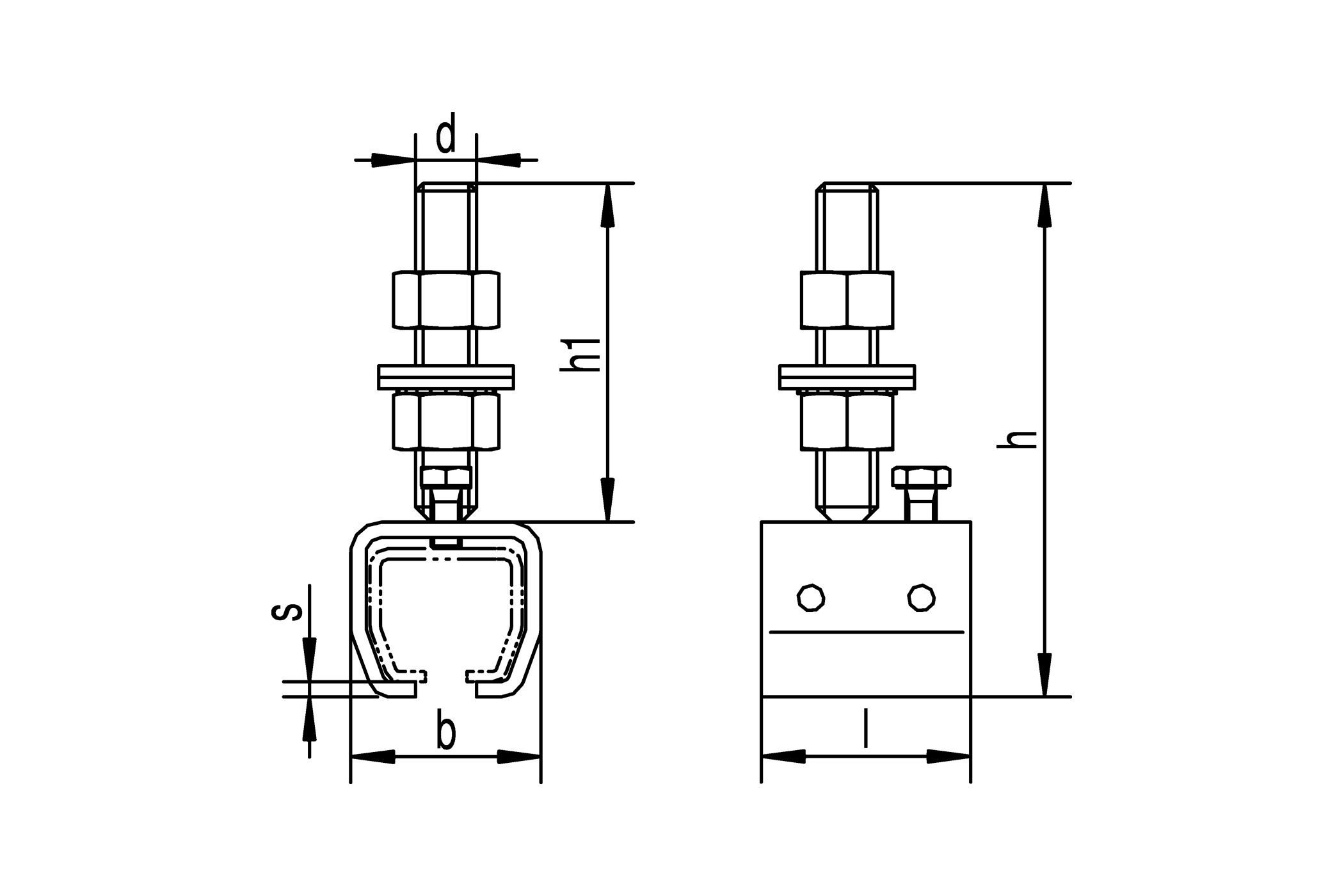

Maße (in mm)
| Artikel Art.-Nr. | HELM 104 HELM 0104.. | HELM 304 HELM 0304.. | HELM 404 HELM 0404.. | HELM 504 HELM 0504.. | HELM 604 HELM 0604.. | HELM 704 HELM 0704.. |
| Profil | HELM 100 | HELM 300 | HELM 400 | HELM 500 | HELM 600 | HELM 700 |
| b | 38 | 50 | 60* 61** | 80* 78** | 100 | 115 |
| d | M10 | M16 | M16 | M20 | M20 | M30 |
| h | 98* 102** | 135* 135,5* | 141,5* 145** | 207,5* 205,5** | 226,5 | 321,5 |
| h1 | 64* 66** | 89* 90** | 87* 90** | 132 | 132,5 | 189 |
| l | 40 | 55 | 68 | 90 | 110 | 120 |
| s | 3 | 4 | 4,5* 5** | 6 | 8 | 10 |
*bei Stahl
**bei Edelstahl-Rostfrei
