HELM -02

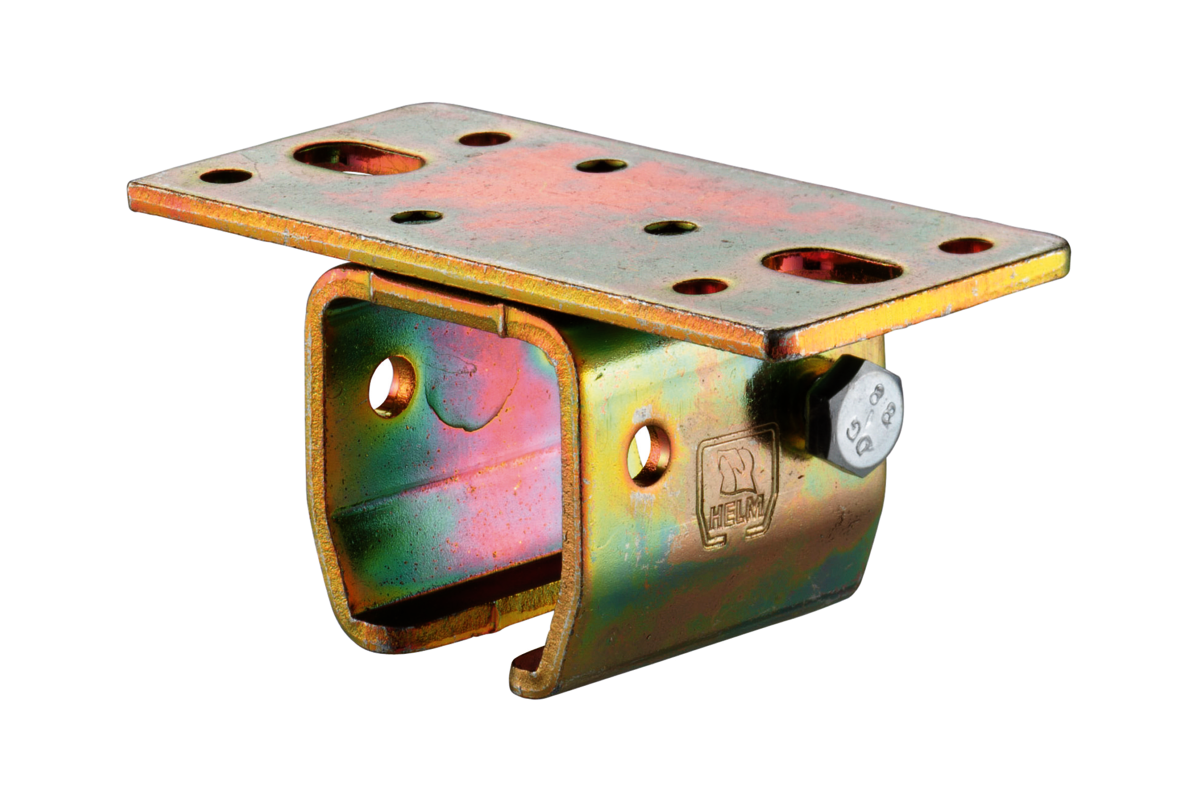

Deckenmuffe
- Profilhalter zur Deckenbefestigung
- ohne Niveauausgleich
Material
Stahl oder Edelstahl-Rostfrei

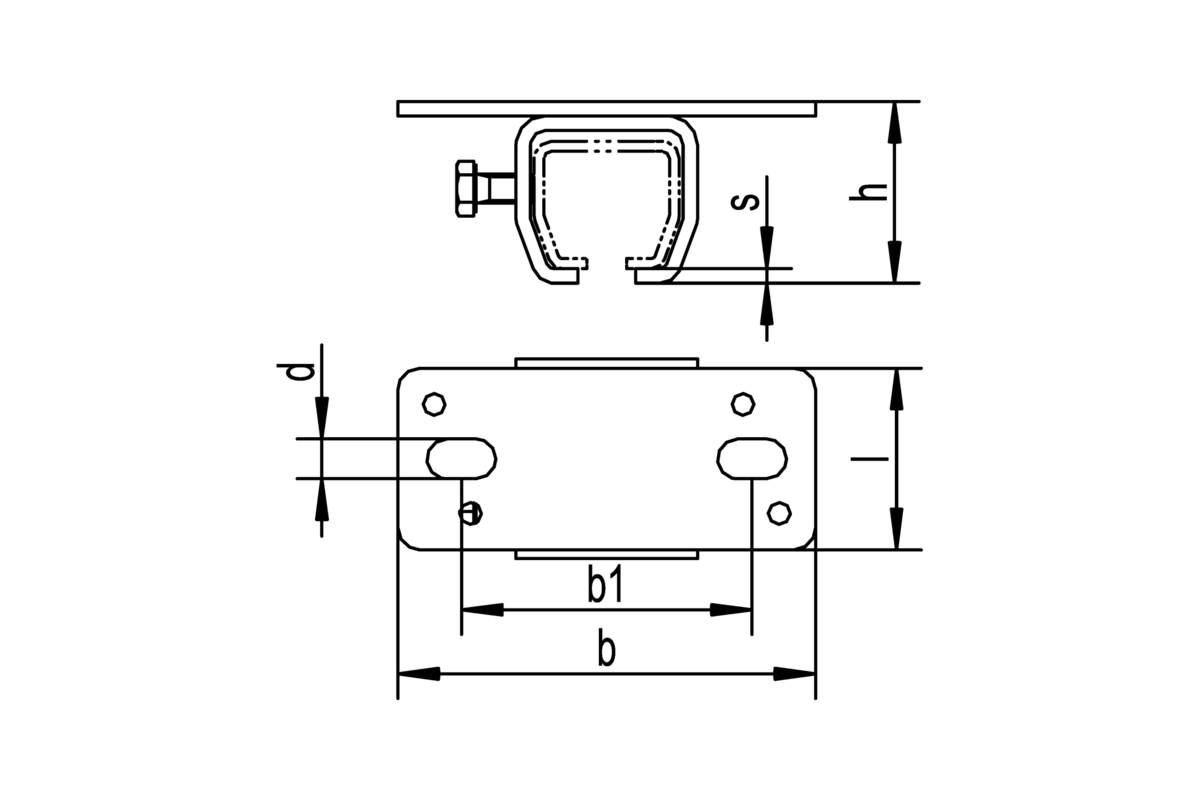

Maße (in mm)
| Artikel Art.-Nr. | HELM 102 HELM 0102.. | HELM 302 HELM 0302.. | HELM 402 HELM 0402.. | HELM 502 HELM 0502.. | HELM 602 HELM 0602.. | HELM 702 HELM 0702.. |
| Profil | HELM 100 | HELM 300 | HELM 400 | HELM 500 | HELM 600 | HELM 700 |
| b | 90 | 115 | 130 | 170 | 211 | 260 |
| b1 | 65 ±3,4 | 80 ±4 | 94 ±4 | 123 ±5* 124 ±5** | 149 ±6 | 178,5 ±11,7 |
| d | 8,2 | 11 | 13 | 17 | 22 | 22 |
| h | 39 | 50* 51** | 59,5* 61** | 81* 79** | 104 | 144,5 |
| l | 40 | 50 | 60 | 80 | 100 | 100 |
| s | 3 | 4 | 4,5* 5** | 6 | 8 | 10 |
*bei Stahl
**bei Edelstahl-Rostfrei
