HELM -01

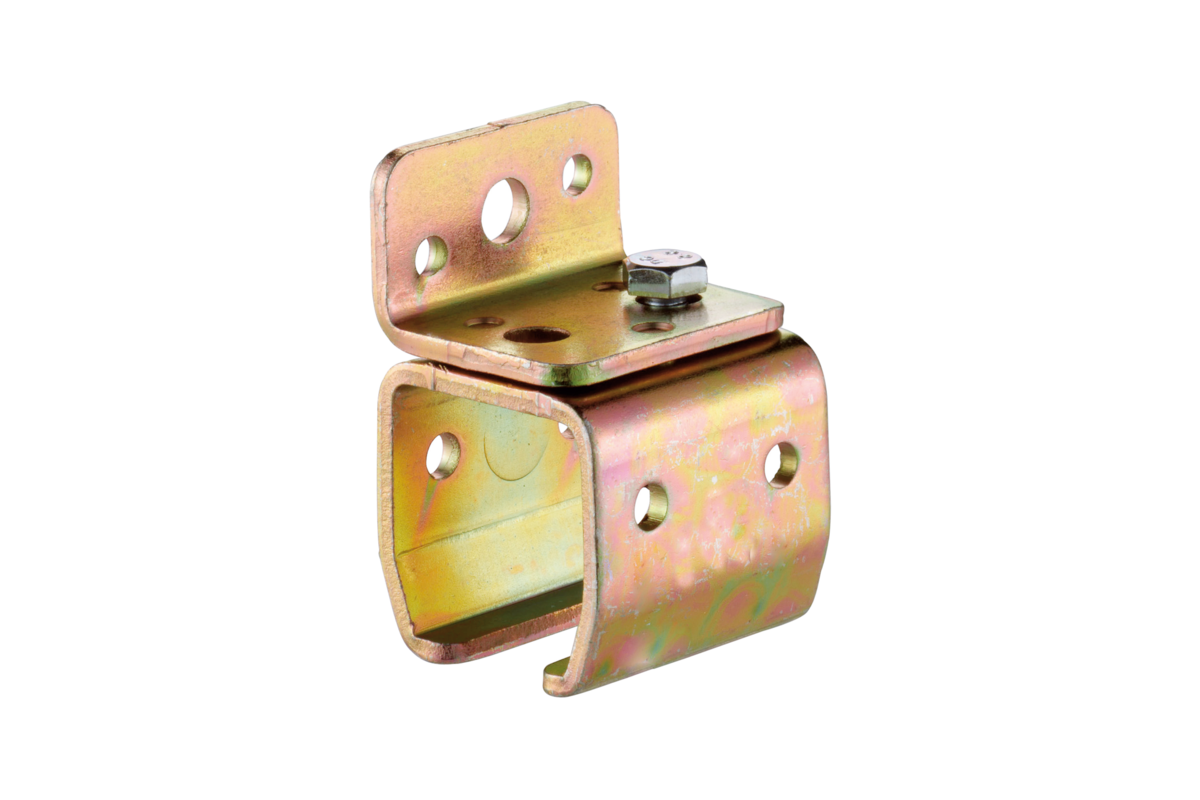

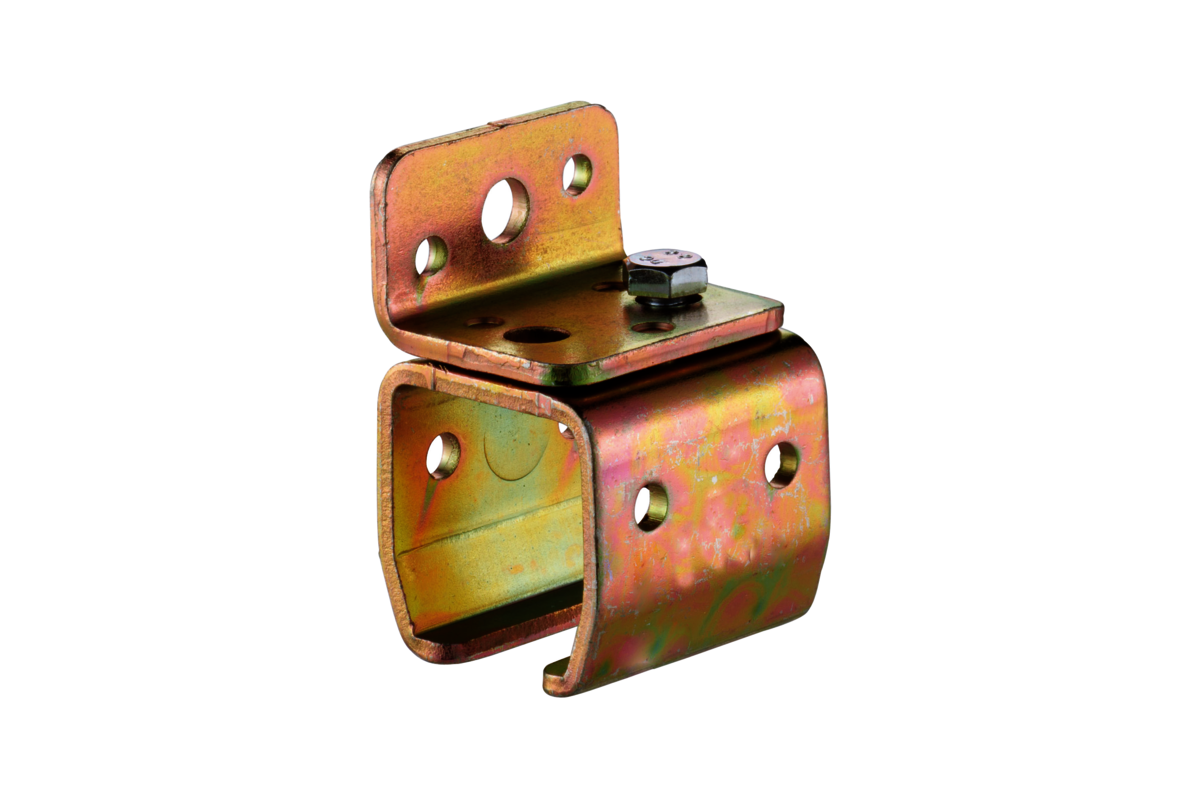

Wandmuffe
- Profilhalter zur Wandbefestigung
- ohne Niveauausgleich
Material
Stahl oder Edelstahl-Rostfrei

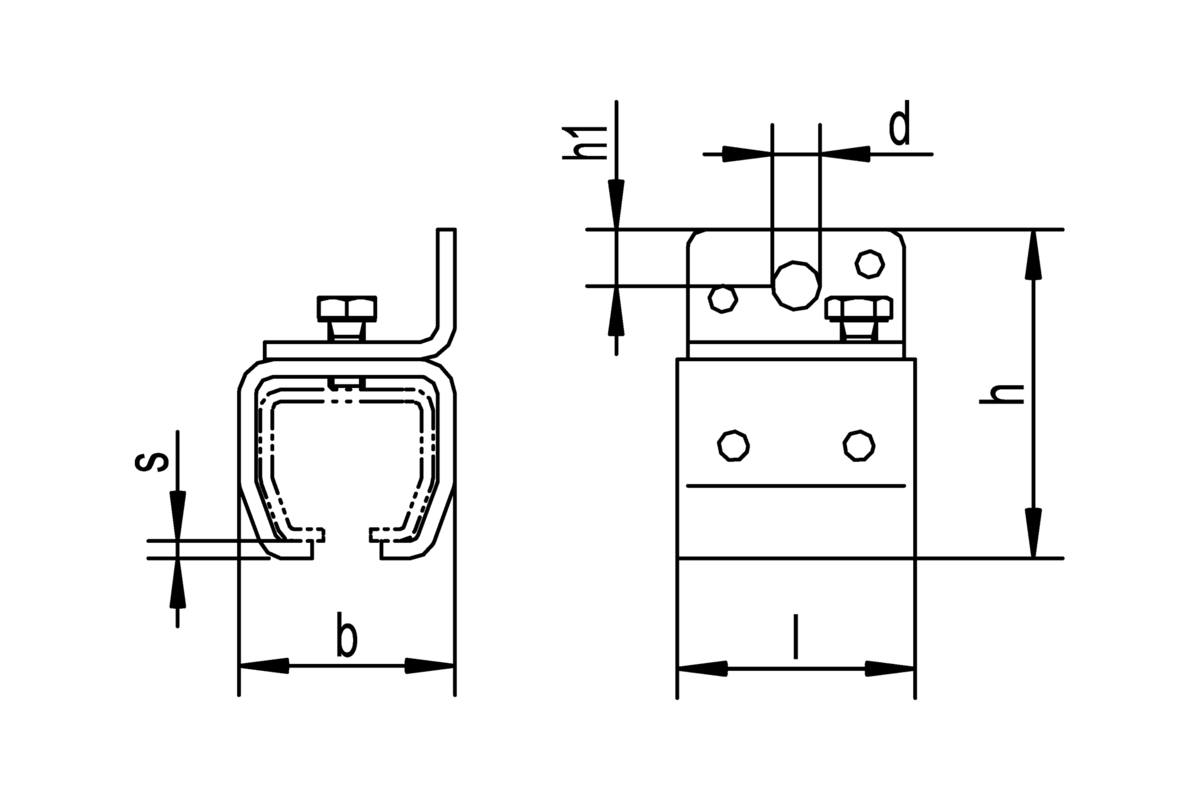

Maße (in mm)
| Artikel Art.-Nr. | HELM 101 HELM 0101.. | HELM 301 HELM 0301.. | HELM 401 HELM 0401.. | HELM 501 HELM 0501.. | HELM 601 HELM 0601.. | HELM 701 HELM 0701.. |
| Profil | HELM 100 | HELM 300 | HELM 400 | HELM 500 | HELM 600 | HELM 700 |
| b | 38 | 50 | 60* 61** | 80 | 100 | 115 |
| d | Ø 8* Ø 8,5** | Ø 11 | Ø 13 | Ø 17 | Ø 22 | Ø 26 |
| h | 60* 60,5** | 76* 77** | 93,5* 95** | 122* 120** | 156 | 208,5 |
| h1 | 10,5* 10** | 13 | 16,5 | 17,5 | 25 | 30 |
| l | 40 | 55 | 68 | 90 | 110 | 120 |
| s | 3 | 4 | 4,5* 5** | 6 | 8 | 10 |
*bei Stahl
**bei Edelstahl-Rostfrei
