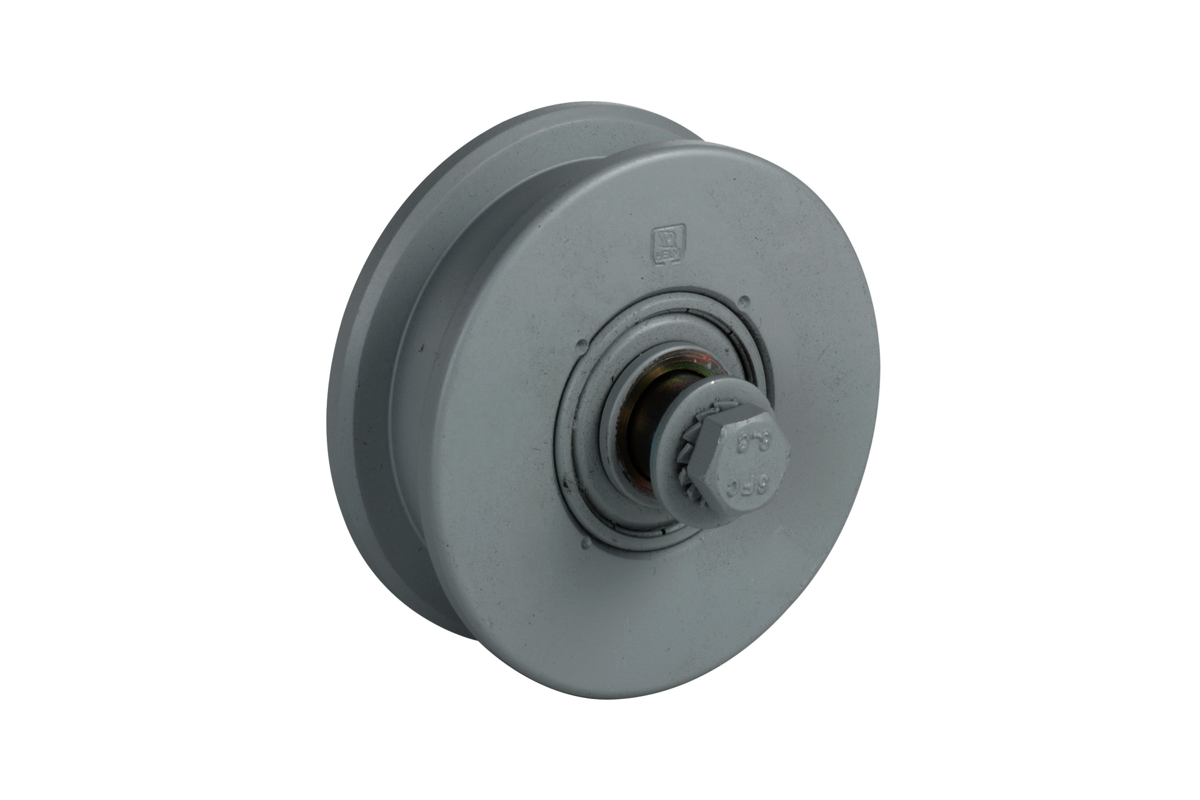

HELM 98- S
Stahlrolle
- für schwere und stark beanspruchte Toranlagen
- unten laufend
- mit zwei Kugellagern
Material
Stahl
Traglast
max. 375 kg (HELM 982 S / 098211)
max. 500 kg (HELM 983 S / 098311)
max. 750 kg (HELM 984 S / 098411)
max. 1.000 kg (HELM 985 S / 098511)
max. 1.500 kg (HELM 986 S / 098611)
Maße (in mm)
| Artikel Art.-Nr. | HELM 982 S HELM 098211 | HELM 983 S HELM 098311 | HELM 984 S HELM 098411 | HELM 985 S HELM 098511 | HELM 986 S HELM 098611 |
| b | 53 | 58 | 69 | 87 | 108 |
| b1 | 28 | 35 | 40 | 50 | 60 |
| b2 | 33 | 40 | 46 | 58 | 70 |
| d | Ø 75 | Ø 99,5 | Ø 125 | Ø 160 | Ø 200 |
| d1 | Ø 63 | Ø 84 | Ø 100 | Ø 130 | Ø 164 |
| d2 | 15 | 20 | 25 | 30 | 35 |
| n | 15,3 | 20,3 | 25,3 | 32 | 38 |
